Details:

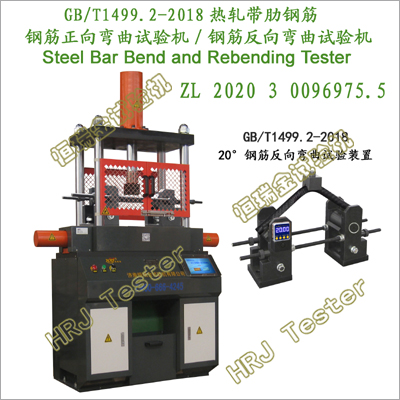

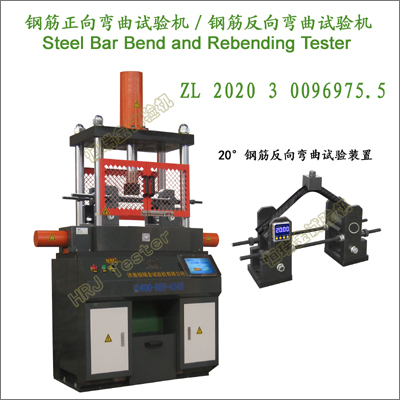

HWQ-50T全自动钢筋正反向弯曲试验机Steel Bar Bend and Rebending Tester
重要功能:
→ <= 50mm钢筋全自动弯曲试验。
→ <= 50mm三工位钢筋弯曲试验。
→GB 1499.2-2024热轧带肋钢筋90°正向弯曲试验,20°反向弯曲试验;弯曲角度实时显示。
→HWQ-50T全自动钢筋正反向弯曲试验机,对光圆钢筋、热轧钢筋、带肋钢筋、直条钢筋、盘圆钢筋等金属材料试件进行0°～180°正向弯曲试验、0°～180°反向弯曲试验,观测试件是否产生裂纹,判断钢筋等金属材料在弯曲塑性变形与时效后的弯曲性能。
→HWQ-50T全自动钢筋正反向弯曲试验机,完成HRB400/HRB500普通热轧钢筋、HRB400E/HRB500E普通热轧钢筋、HRB600普通热轧钢筋、HRBF400/HRBF500细晶粒热轧钢筋、HRBF400E/HRBF500E细晶粒热轧钢筋、CRB550冷轧带肋钢筋、CTB550/CTB650冷轧扭钢筋钢筋的正向弯曲试验和反向弯曲试验。
→HWQ-50T全自动钢筋正反向弯曲试验机可完成0°～180°范围内,任意设定角度弯曲试验。
→HWQ-50T全自动钢筋正反向弯曲试验机采用TSS控制,屏键一体化、模块化、程序化、易操控、弯曲角度实时显示、可自由设定。
→依据国标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标（GB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、GJB、CNS)等进行试验和提供检测数据。
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→高刚性、高稳定性、无振动冲击、流线型载荷承载机架工作台。
→四立柱结构,主加载液压缸上置,双侧为副加载油缸。
→液压加载系统、载荷机架、操控系统一体化集成,快捷、轻便、小巧。
→全自动控制,自动完成钢筋弯曲试验的垂向加载、水平加载,实时显示弯曲角度,数据自动处理。
→主加载垂向油缸将试样弯曲到一定角度后,两个双侧水平副油缸同时加载,将试样弯曲180°,或弯曲到设定角度。
→双控双向液压油缸,快速加载、快速运行、快速试验,快速返回。
→高精度测力传感器,线性宽,稳定性好,保证载荷测力精准度。
→钢筋弯曲加载速度可调、点动、联动、程控、实时显示。
→钢筋正向弯曲0°～180°,反向弯曲0°～90°,正反向弯曲角度实时显示。
→滚转式弯曲装置,两支承辊自由滚动,支承辊随钢筋弯曲转动,减小摩擦力。
→弯曲支座创新设计,可一次完成3根钢筋0°～180°弯曲试验,精准定位、高效率快速试验。
→滚轮移动式钢筋料箱,180°弯曲试验后,钢筋可直接落入料箱。
→电路板采用光电隔离设计,抗干扰能力强。
→多重保护功能:液压缸限位保护;液压系统过载溢流保护;试验力过载保护;过流、过压保护;试样破碎时安全保护;试验结束自动保护;紧急停机保护。
→安全防护网。
触屏操控系统Touch Screen System(TSS):
→触摸式操控,国际流行、快捷、直观。
→嵌入式低功耗CPU;大屏、高亮度、TFT真彩,高分辨(1024x1024）。
→内置HRJ-Test操控系统,实时控制、试验力值、曲线图形、位移、加荷速率、显示直观。
→智能控制,无冲击、平稳平滑切换,快速加载、快速卸载、快速回位。
→试验数据自动采集、处理、分析、存储,试验结果以直观的文字、图形方式显示、保存。
→试验可按编号、日期等方式时时查询。
→过程再现和数据再分析、比较、遍历。曲线自由放大和缩小;满度自调。
→汉字显示多层菜单结构,功能强大,操作方便;操控提示和向导功能。
→模块化管理;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→网络数据库管理,可与多家网络公司直联。
重要参数:
→钢筋正反向弯曲直径范围d6～d50mm;9倍径反向弯曲试验。
→钢筋弯曲试验标准速度（1±0.2）mm/s。
→钢筋弯曲试验分辨力0.01mm。
→钢筋正向弯曲角度0°～180°内任意设定(GB 1499.2-2024热轧带肋钢筋正向弯曲90°)。
→钢筋反向弯曲角度0°～180°内任意设定(GB 1499.2-2024热轧带肋钢筋反向弯曲20°)。
→180°滚转式钢筋正反向弯曲装置。
→三工位弯曲全自动加载,TSS触摸式自动操控。
→HRJ-Test中文触摸式操控系统/可定制英文版。
→HRB400/HRBF400/HRB400E/HRBF400E热轧钢筋正向弯曲试验压头(d6～25mm,4d倍径;d28～40mm,5d倍径;d50mm,6d倍径)。
→HRB500/HRBF500/HRB500E/HRBF500E/HRB600热轧钢筋正向弯曲试验压头(d6～25mm,6d倍径;d28～40mm,7d倍径;d50mm,8d倍径)。
→HRB400E/HRBF400E细晶粒热轧钢筋反向弯曲试验压头(d6～25mm,5d倍径;d28～40mm,6d倍径;d50mm,7d倍径)。
→HRB500E/HRBF500E细晶粒热轧钢筋反向弯曲试验压头(d6～25mm,7d倍径;d28～40mm,8d倍径;d50mm,9d倍径)。
钢筋弯曲压头选配:
→冷弯压头规格24、30、32、36、40、42、48、50、56、60、64、70、72、80、84、88、90、96、98、100、108、110、112、120、125、126、132、140、150、154、160、168、175、180、192、196、200、216、224、240、252、256、280、288、300、320、350、400、450;
→冷弯压头规格6、8、10、12、14、16、18、20、22、13.5、15、19.5、21、22.5、25.5、27、28.5、31.5、33、34.5;
→冷弯压头￠6～30mm小型支座;￠32～72mm中型支座;￠80～126mm大型支座;￠132～450mm特大型支座;
→热轧钢筋规格￠6～50mm;CRB550冷轧带肋钢筋规格￠4～12mm;
→CTB550/CTB650冷轧扭钢筋规格￠6(6.5)～12mm;钢筋焊接网采用公称直径为￠5～18mm钢筋;
引用标准、文献文件:
→GB/T232-2024金属材料弯曲试验方法;GB/T21839-2019预应力混凝土用钢材试验方法;GB/T28900-2022钢筋混凝土用钢材试验方法;GB 1499.1-2024钢筋混凝土用钢第1部分热轧光圆钢筋;GB 1499.2-2024钢筋混凝土用钢第2部分热轧带肋钢筋;GB/T1499.3-2022钢筋混凝土用钢第3部分钢筋焊接网;GB/T13014-钢筋混凝土用余热处理钢筋;GB/T244-2020金属材料管弯曲试验方法;GB 13788-2024冷轧带肋钢筋;GB/T33279-轨道板用钢筋;YB/T5126-钢筋混凝土用钢筋弯曲和反向弯曲试验方法;JGJ 18-钢筋焊接及验收规程;JGJ/T27-钢筋焊接接头试验方法标准;恒瑞金试验机;ISO 10065;ISO 6935-1;ISO 6935-2;ISO 6935-3;ISO 7348;BS 4449;ASTM A615;ASTM A706;AS-NZS 4671;DIN 488-1;DIN 488-2;JIS G3112;CNS 560;MS146;KSD3504;JS33;SS2;CSA G30.18-M92;40mm预应力钢筋弯曲试验机;RRB400RRB500钢筋反向弯曲试验机;6mm～50mm钢筋称重测长仪;600kN三缸全自动材料弯曲试验机;1000kN电液伺服材料弯曲试验机;2000kN无振动伺服控制万能材料试验机;150mm钢板钢带180°弯曲试验机;603金属材料管塑性变形弯管试验机;65mm钢管弯曲专用弯管试验机;13mm金属线材反复弯曲试验机;
