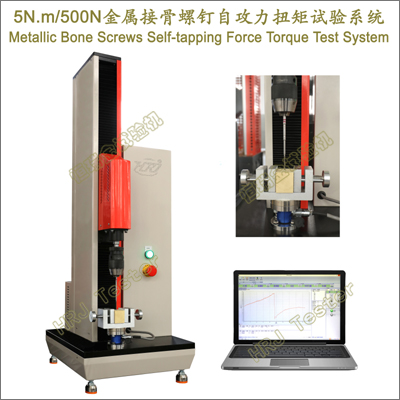

5N.m/500N金属接骨螺钉自攻力扭矩试验系统
Metallic Bone Screws Self-tapping Force Torque Test System
功能参数:
→测量具有自攻性能的金属接骨螺钉旋入标准材料时所需轴向自攻压力荷载值。测量旋入扭矩荷载和轴向位移变量值。测量接骨螺钉轴向拔出力、旋入旋出旋动扭矩、轴向插入力。
→不同材质自攻骨螺钉扭矩力测试研究(不锈钢/可吸收骨螺钉/聚交酯共聚物/L-丙交酯树脂/乙交酯树脂,L-乳酸树脂/刚性聚氨酯泡沫塑料/水解降解聚合物树脂)。
→不同螺纹型式骨螺钉机械性能测试研究(深螺纹及浅螺纹、全螺纹及半螺纹、对称及不对称螺纹)。
→不同用途骨螺钉机械性能测试研究(皮质骨螺钉、松质骨螺钉、V形髓内钉、三叶形髓内钉、空心螺钉)。
→不同旋动形式骨螺钉机械性能测试研究(一字槽、十字槽、内六角、四方槽、内三角、梅花形)。
→不同头部型式骨螺钉机械性能测试研究(锥形头部、球形头部、半圆形头部、四方形头部)。
→自攻螺钉测试范围:HA/HB/HC/HD1.5-8.0mm;标称直径1.5-3.5-8.0mm。
→轴向压力荷载传感器0～500N,精度0.5%FS,分辨力0.01N;
→旋转扭矩荷载传感器0～5N.m,精度0.5%FS,分辨力0.001N.m;
→线性位移传感器200mm,精度0.5%FS,分辨力0.01mm;
→试验速度:旋转扭矩力以30r/min恒定速率施加,轴向压缩荷载以2N/s恒定速率递增。
→自攻力最大预载荷1.0N,以保证螺钉和工装紧密契合。
→旋入旋出旋动扭矩按照3r/min速度施加扭矩于螺钉头部,旋转4圈的扭矩值为最大旋入扭矩。反向旋转4圈螺钉测量旋出最大扭矩。旋入和旋出试验过程中施加不大于11.7N轴向载荷。
→轴向试验空间0～300mm;
→外形尺寸LWH≈500x400x1000mm,WT≈55kg;
→电源电压～220V±10% 50Hz（须可靠接地）,功率≈0.4kW;
→HRJ-Test自攻力扭矩试验测控软件（多通道多功能易操控）,采集频率1000Hz,实时记录处理分析轴向压力、扭矩、轴向位移。同时记录两个Y轴数据（Y轴1为力和扭矩,Y轴2为位移）随时间的变化。
→扭矩、荷载、变形、全闭环控制,全键盘输入操作和控制模式智能设置系统。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历,曲线可自由放大和缩小。
→多曲线同时显示,坐标自设,满度自调节。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块:权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
引用标准 文献文件:
→试验块夹具,精密制作,确保试验块中预钻的导向孔和试验样品共线。高刚度性保障试验加载条件下不会产生偏转和变形,在夹持或试验中不会使试验块产生变形。
→方形试验块由均匀材料制造,符合ASTM F1839要求。试验块上下表面平整光滑相互平行(偏差＜±0.4mm）,试验块厚度≥25mm。
→试验块中导向孔,旋入和旋出试验钳试验块中预钻导向孔,导向孔垂直于试验块表面钻取,碎屑清理干净。多个导向孔的试验块各孔间距至少为螺钉直径的5倍,各孔距试验块边缘足够远以保证试验时不会导致试验块边缘变形。导向孔、接骨螺钉、螺钉驱动工装在同一轴线上。
→试验数据获得及判断:一次有效的试验从自攻开始后完整旋转5圈,将自攻开始后获得的最大轴向力作为自攻力记录。有时在初始的5圈旋转过程中,接骨螺钉将出现自攻后停止进入试验块（停止或试验块内螺纹破坏）,计算机软件显示扭矩阻力的急速降低和轴向位移的保持不变（平线）。当接骨螺钉停止时,轴向力重新以2.0N/s±1.0N/s速率增加重新获得自攻:（1）第2次出现的最大轴向力作为自攻力记录;（2）在第2次自攻开始后试验样品需完成5圈旋转;（3）报告中备注试验样品停止或试验块内螺纹破坏。超过一次以上停止的试验样品视为无效。
→ASTM F543-23;ISO 9268;ISO 5833;ISO 5835;ISO 6475;ISO 5832-2;ISO 5832-3;ISO 5832-11;ISO 5837-2;ASTM F67;ASTM F136;ASTM F1295;ASTM F1472;ASTM F2502;ASTM F116;ASTM E122;YY 0018-骨接合植入物金属接骨螺钉;YY/T1505-金属接骨螺钉自攻性能试验方法;YY/T1504-金属接骨螺钉轴向拔出力试验方法;YY/T1506-金属接骨螺钉旋动扭矩试验方法;YY 0315-2023钛及钛合金牙种植体;YY/T0119.2-脊柱植入物脊柱内固定系统部件第2部分金属脊柱螺钉;YY/T0662-不对称螺纹和球形下表面金属的金属接骨螺钉机械性能要求和试验方法;人工关节材料生物力学性能试验机;YY/T0019.1-横截面为三叶形或V形髓内钉;YY/T0119.1-脊柱植入物脊柱内固定系统部件通用要求;YY/T0509-生物可吸收内固定板和螺钉的标准要求和测试方法;YY/T0346-2022金属股骨颈固定钉;大小鼠骨骼肌腱韧带损伤医学康复检测性能试验机系统;YY/T1655-骨接合植入物 接骨板和接骨螺钉微动腐蚀试验方法;YY 0300-2025牙科学 修复用人工牙;YY 0459-2025外科植入物 丙烯酸类树脂骨水泥;YY/T0528-2025牙科学金属材料腐蚀试验方法;医学组织工程医疗器械设备生物材料力学检验测试系统;5kN带柄股骨部件疲劳性能试验机;5kN椎间融合器生物力学性能试验机;HRJ-5kN金属接骨板弯曲疲劳性能试验机;5kN骨螺钉骨针弯曲疲劳试验机;XHD-HSS骨科研究实用微型生物力学试验机;肩膝关节肌腱韧带材料生物力学性能试验机;200N.m微机控制接骨螺钉扭矩试验机;20N.m液晶全自动接骨螺钉扭转试验机;300kN骨科接骨板力学性能试验机;2kN牙科骨水泥植入物力学试验机;HRJ医疗器械疲劳寿命试验机系统;10kN外科植入物疲劳试验机;20N.mm医用螺丝刀扭矩疲劳测试仪;2000N医学橡塑制品拉伸测试仪;1000N医学组织工程水凝胶拉力测试仪;10kN生物材料部件构件拉扭试验机;全髋关节膝关节假体磨损试验机;10N.m不锈钢刀叉拉扭试验机;30kN骨科植入物压扭疲劳试验机测试系统;1500kN生物材料成型强度试验机;2000kN颗粒材料成型强度试验机;
