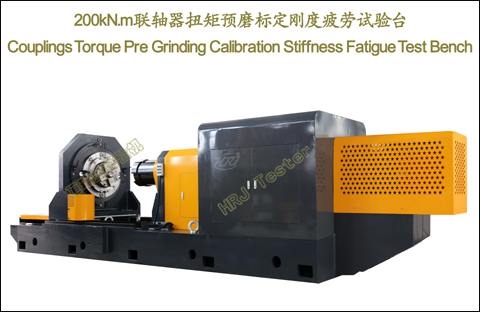

200kN.m联轴器扭矩预磨标定刚度疲劳试验台
Couplings Torque Pre Grinding Calibration Stiffness Fatigue Test Bench

功能参数:
→200kN.m联轴器扭矩预磨标定刚度疲劳试验台,用于联轴器扭矩限制器预磨试验,扭矩标定试验,扭矩变位能力试验,最大启动扭矩制动扭矩试验,测定扭矩力值变化与扭转角度变化的比值。
→联轴器扭转强度极限刚度测定,扭矩加载-保持-N次循环加载,测定联轴器运行工况下的位移值,实时绘制时间-扭矩曲线,角度-扭矩曲线,时间-角度曲线。
→扭矩限制器连续打滑疲劳性能测试,加载速度3°/s～14°/s-设定扭转角度-保持-N次循环。
→矿卡电动轮轴扭矩强度刚度疲劳试验;纯电驱动轮毂直驱式轮边驱动式中央驱动式动力总成扭矩疲劳测试系统;传动轴半轴扭矩刚度耐久性测试;阀门管件扭矩开启力疲劳寿命试验;碳纤维管复合材料FRP管材总成扭转强度测试;玻璃钢连接管总成刚度测试;膨胀节胀紧套扭转强度刚度疲劳测试;
→精密高效高功率伺服电机,驱动联轴器、减速机、扭矩限制器旋转,角度传感器、动态扭矩传感器实时输出旋转角度和扭矩,计算机实时控制采集处理。
1.最大扭矩±200kN.m。
2.正反双向旋转速度 <= 0.1-5r/min。
3.扭转角度范围0～9999.99°,分辨力0.01°。
4.联轴器管件轴径管径最大尺寸 <= ￠1200mm。
5.控制方式:扭矩控制、转角控制、转速控制,闭环控制。
6.电动调整轴向加载空间100～1600mm,满足试件最大长度1100mm。
7.刚度测试:支持12点以上区段扭矩输入,支持阶梯式加载及阶梯式卸载。
8.预留机械手自动拧动接口,螺栓扭矩数据自动传递到机械手,自动完成定扭矩拧紧。
→内置式全数字闭环、多通道、多功能、易操控的HRJ-Test测控软件;多种标准方法（国标国军标、英标美标德标日标、意标俄标、法标澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→显示实时曲线:扭矩-角度、扭矩-时间、扭矩-次数、角度-时间等。
→试验曲线框的数量从1个到多个可任意选择,多重曲线框布局方式可任意切换,曲线框坐标可任意选择,试验曲线可局部放大显示,测试数据在试验曲线上点击显示,可另存为图片文件;
→过程再现和数据再分析、曲线放大、比较、遍历、多试验曲线叠加比对;曲线可自由放大和缩小;满度自调。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→标准数据库管理试验数据,灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、支持多类型输出。
→实现远程控制启停,可与多家联网公司直联。
→操作提示和向导功能,试验结束自动返回,智能、高效、快捷。
→多重保护功能:试验力过载保护;过流过压保护;试样破断时安全保护;试验结束自动保护等。
