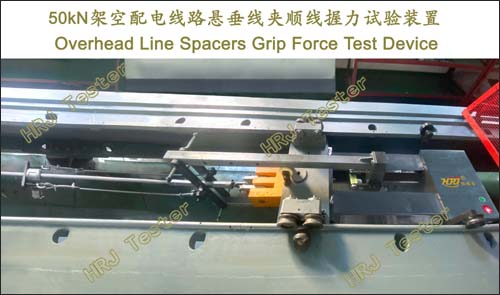

50kN架空配电线路悬垂线夹顺线握力试验装置
Overhead Line Spacers Grip Force Test Device
重要试验:
→架空线路线夹对导地线握力试验,线夹与螺栓紧固试验,锤头对钢绞线的握力试验,线夹对钢绞线的握力试验。
→DL/T1099-2021线夹对导地线握力试验,试验导地线最小有效长度不小于4m,导地线张力为25%RTS（额定拉断力）,沿导地线轴向力将力施加到线夹上,加载速率不大于100N/s,逐步增加载荷至要求值,保持60s后再逐渐增大,直到线夹滑移,记录滑移位置。当线夹与导地线之间的位移量超过以下值时为滑移:螺栓紧固型线夹1mm,有橡胶垫的线夹5mm。预绞式线夹15mm,螺旋防振强为2.5mm。若线夹安装在护线条上,则护线条相对于导线的滑移也是线夹的滑移。
→DL/T1099-2021线夹对导地线握力试验判据:载荷加至要求值并保持60s时,线夹不发生滑移,则试验通过。
→GB/T2317.1-悬垂线夹握力试验,将导线安装在拉力试验机上,对其施加导线计算拉断力20%张力。然后将悬垂线夹固定在到线上按规定的紧固力矩拧紧螺栓。逐步施加载荷达到规定的握力值保持60s测量滑移量。逐步增加到规定的握力值,保持60s,然后测量滑移量。对仅有最小握力值的悬垂线夹,如果在达到规定的最小握力值没有出现滑移现象,则试验通过。对具有最大握力值的悬垂线夹,则导线出现滑移的荷载还应不大于规定的最大握力值。若导线的一股或几股发生破断,单距离悬垂线夹两端超过25mm,则试验应重做。
重要特点:
→卧式结构,安装于100t/200t卧式拉力试验机中横梁。
→加载速度0.1～100N/S,达到要求载荷保持60s线夹不滑移。
→精密无间隙滚珠丝杠,流线型门式载荷机架。
→高精度测力传感器,线性宽,稳定性好,保证握力载荷的测试精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→电路板采用光电隔离设计,抗干扰能力强。
→内置以太网接口;方便的手持控制器,即停即行功能;操作灵活、随意切换。
→内置式全数字闭环、多通道、多功能、易操控的握力测试专用测控软件。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块:权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。试验结束自动返回,智能、高效、快捷。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理,可与多家联网公司直联。
→多重保护功能:试验力过载保护;过流过压保护;试样破断安全保护;试验结束自动保护等。
重要参数:
|
1 |
最大试验力 |
50kN |
|
2 |
负荷测量范围 |
1%～100%FS（1级） |
|
3 |
示值相对误差 |
±1.0%以内 |
|
4 |
试验力分辨力 |
1/±300000FS（全程分辨力不变） |
|
5 |
恒力加载速度 |
0.1～100N/s |
|
6 |
位移速率调节范围 |
0.01～200mm/min |
|
7 |
握力试验内跨宽度 |
≈260mm |
|
8 |
握力试验加载行程 |
0～300mm |
|
9 |
电源电压及功率 |
～220V±10% 50Hz（须可靠接地）,750W |
|
10 |
握力试验机尺寸及重量 |
长宽≈1000x420mm,WT≈100kg |
重要配置:
→HRJ高刚性高稳定性、流线型门式载荷机架1台;
→驱动系统（交流伺服调速电机及驱动器,同步齿形带,同步带轮,减速机）1套;
→测控系统（HRJ全数字闭环、多通道、多功能、易操控）1套;
→测力传感器及安装板1套;固定架,支撑架,拉板等1套;滑轮及支架1套;
→电气系统1套;手持控制器1只;联想主流品牌计算机1台;
→技术资料（说明书、装箱单、合格证、服务单）1套;
→握力测试专用软件中文版1套（可定制英文版）;
引用标准、文献文件:
50kN线夹对地线导线握力试验机;DL/T765.3-2021额定电压35kV及以下架空绝缘导线金具;DL/T1099-2021防振锤技术条件和试验方法;架空线路用斯托克布里奇防振锤试验分类方法;
