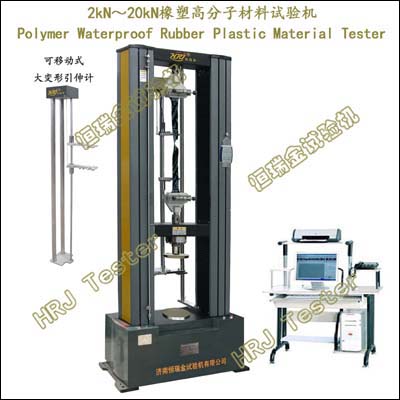

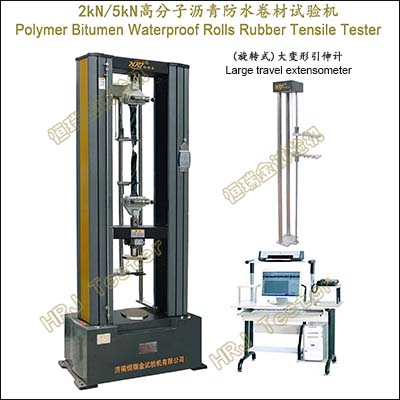

WDW-G系列;2kN/5kN/10kN/20kN微机控制高分子沥青防水卷材试验机(CE);
→2kN/5kN/10kN/20kN.Computer Control Polymer Waterproof Rolls Tensile Testing Machine;
→2kN/5kN/10kN/20kN.Computer Control Membrane Tensile Testing Machine;
→2kN/5kN/10kN/20kN.Computer Control Bitumen plastic and rubber sheets Tensile Testing Machine;
→2kN/5kN/10kN/20kN.Computer Control Plastic and rubber sheets Tensile Testing Machine;
重要功能:
→建筑防水卷材:沥青防水卷材、高聚物改性沥青防水卷材、高分子防水卷材(P)、弹性体改性沥青防水卷材(SBS)、预铺(Y)/湿铺(W)防水卷材、沥青基聚酯胎防水卷材(PY类)、单面粘合(S) /双面粘合(D)/Ⅰ型/Ⅱ型防水卷材等拉伸试验性能指标的测试及研究。
→石油沥青防水卷材、沥青复合胎柔性防水卷材、玻璃纤维胎/布胎/纸胎卷材、自粘橡胶沥青防水卷材、自粘聚合物/沥青防水卷材、塑性体(APP)沥青防水卷材、三元丁橡胶防水卷材、聚乙烯胎卷材等拉伸试验性能指标的测试及研究。
→橡胶（Rubber）:天然橡胶、合成橡胶、固态橡胶（干胶）、乳状橡胶（乳胶）、硬胶、软胶,生胶、混炼胶等拉伸试验性能指标的测试及研究。
→柔性、弹性材料等拉伸试验性能指标的测试及研究。
试验项目:拉伸性能、撕裂性能(钉杆法)、最大峰拉力、次高峰拉力、最大峰时延伸率、第二峰时延伸率、接缝剥离强度、接缝撕裂强度、拉伸强度、拉断伸长率、定伸应力、定应力伸长率、屈服点拉伸应力、屈服点伸长率、拉断永久变形。
依据标准:
→GB/T528-《硫化橡胶或热塑性橡胶拉伸应力应变性能的测定》;
→GB/T328.1~27-2007《建筑防水卷材试验方法》;
→GB18242-《弹性体改性沥青防水卷材》;
→GB18243-《塑性体改性沥青防水卷材》;
→GB/T14686-《石油沥青玻璃纤维胎防水卷材》;
→GB18967-《改性沥青聚乙烯胎防水卷材》;
→GB/T23457-《预铺/湿铺防水卷材》;
→GB/T16777-《建筑防水涂料试验方法》;
→GB/T23445-《聚合物水泥防水涂料》;
→GB12952-2011 《聚氯乙烯乙烯防水卷材》;
→GB12953-《氯化聚乙烯防水卷材》;
→GB/T19250-《聚氨酯防水涂料》;
→GB18173.2-《高分子防水材料第二部分 止水带》;
→GB18173.1-《高分子防水材料第一部分片材》;
→ISO 37:2005/Cor.1:2008 硫化橡胶或热塑性橡胶--拉伸应力应变性能的测定(英文版);
→EN13707-《柔性防水卷材-屋面防水用增强沥青卷材》;
→JISA 6021-《建筑用防水涂料》;
→JC/T975-《道桥用防水涂料》;
→JC/T974-《道桥用改性沥青防水卷材》;
→JC/T504-《铝箔面石油沥青防水卷材》;
→JC/T690-《沥青复合胎柔性防水卷材》;
→JC840- 《自粘橡胶沥青防水卷材》;
→JC898- 《自粘聚合物改性沥青聚酯胎防水卷材》;
→JC/T645-《三元丁橡胶防水卷材》;
→JC/T684-《氯化聚乙烯-橡胶共混防水卷材》;
→JT/T536-《路桥用塑性体(APP)沥青防水卷材》;
重要特点:
→旋转式、推拉式DBX系列大变形引伸计,柔触型卡口、伸缩调整、无摩擦滑行、断裂无振动;
→精密无间隙滚珠丝杠、高刚性、高稳定性的门式载荷机架,机架尺寸可定制。
→高精度测力器,线性宽,稳定性好,保证载荷的测力精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→电路板采用光电隔离设计,具有抗干扰能力强的特点。
→内置以太网接口;方便的手持控制器,即停即行功能;操作灵活、随意切换。
→多种完善的试验夹具,快速更换;可选T型工作台、防旋转夹具/附件装置、环境系统、引伸计。
→宽泛的测试速度0.001～600mm/min（可定制高速试验机1000mm/min;1500mm/min;2000mm/min）。
→全数字闭环、多通道、多功能、易操控的HRJ-Test测控软件;多种标准方法（国标、英标、美标、德标、澳标、日标、意标、俄标、欧标/GB、ISO、JIS、ASTM、DIN、BS、EN)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:试验力过载保护;过流、过压保护;试样破断时安全保护;操作提示向导保护;试验结束自动保护等。
重要参数:
|
2kN/5kN/10kN/20kN微机控制高分子沥青防水卷材试验机(CE);
Polymer Waterproof Rolls Tensile;Membrane Tensile;Bitumen plastic and rubber sheets Tensile;Plastic and rubber sheets Tensile; |
|
1 |
最大试验力 |
2kN/5kN/10kN/20kN |
|
2 |
试验机级别 |
0.5级 / 1级 |
|
3 |
负荷测量范围 |
0.4%～100%FS（0.5级）/1%～100%FS（1级） |
|
4 |
示值相对误差 |
±0.5%（0.5级）/±1.0%以内（1级） |
|
5 |
试验力分辨力 |
1/±300000F.S（全程分辨力不变） |
|
6 |
变形测量范围 |
0.2%～100%FS |
|
7 |
力控速率调节范围 |
0.005%～5%FS/S |
|
8 |
力控速率控制精度 |
速率＜0.05%FS时,为±1%设定值以内;
速率≥0.05%FS时,为±0.5%设定值以内; |
|
9 |
变形速率调节范围 |
0.005～5%FS/s; |
|
10 |
变形速率控制精度 |
速率＜0.05%FS/s时,为设定值的±1%以内;
速率≥0.05%FS/s时,为设定值的±0.5%以内; |
|
11 |
位移速率调节范围 |
0.001～600mm/min（可定制高速系统0.001～2000mm/min） |
|
12 |
位移速率控制精度 |
为设定值的±0.2%以内; |
|
13 |
恒力、恒变形、恒位移控制范围 |
0.5%～100%FS |
|
14 |
恒力、恒变形、恒位移控制精度 |
设定值≥10%FS时,为设定值的±0.5%以内
设定值＜10%FS时,为设定值的±1%以内 |
|
15 |
有效试验跨度 |
400mm |
|
16 |
横梁移动行程 |
1400mm |
|
17 |
大变形测量范围 |
10～1000mm; |
|
18 |
电源电压 |
～220V±10% 50Hz（须可靠接地） |
|
19 |
机器功率 |
400W |
|
20 |
载荷机架尺寸(LWH) |
860x460x2250mm |
|
21 |
机器重量 |
≈350kg |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
高刚性、高稳定性、双空间、大空间、门式载荷机架 |
1台 |
|
驱动系统 |
进口交流伺服调速电机及驱动器 |
1套 |
|
测控系统 |
HRJ-Test全数字闭环、多通道、多功能、易操控 |
1套 |
|
测力传感器 |
|
1支 |
|
手持控制器 |
|
1只 |
|
拉伸附具 |
|
1套 |
|
压缩附具 |
|
1套 |
|
大变形引伸计 |
旋转式、推拉式,DBX1000 |
1套 |
|
计算机 |
主流品牌 |
1台 |
|
随机工具 |
|
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
试验机软件 |
中文版/可定制英文版 |
1套 |
试验附具/夹具扩展:
|
电子引伸计 |
YYU-10/50;YYU-50/50 |
|
圆试样拉伸 |
￠4-9,9-14,14-20mm; |
|
板试样拉伸 |
0-7,7-14,14-20mm; |
|
压缩附具 |
￠100mm,￠150mm,￠200mm; |
|
抗折装置 |
跨度10-300、500、800、1000mm等多种规格;
压头￠2、3、5、10、20、30、50mm等多种规格; |
|
其它类夹具
工装附具 |
线材缠绕式夹具、对夹式夹具、气动夹具、M型杠杆式夹具、橡胶波纹夹具、家具表面覆料剥离夹具、90°剥离夹具、建筑砂浆粘结力、土工布、土工格栅、防水板、沥青8字模拉伸附具等多种 |
|
更多规格 |
详见 试验机配件夹具系列 |
