Details:

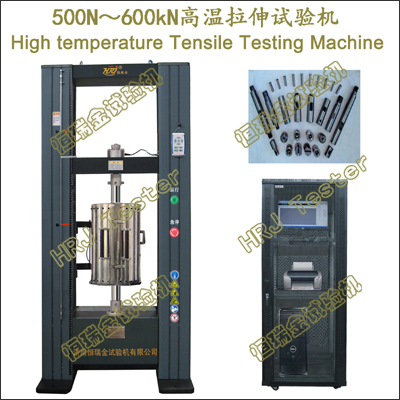

HTTM系列;500N～600kN高温拉伸试验机(CE);
→500N～600kN.High Temperature Tensile Testing Machine;
→500N/1kN/2kN/5kN/10kN/20kN高温拉伸试验机High Temperature Tensile Testing Machine(CE);
→50kN/100kN高温拉伸试验机High Temperature Tensile Testing Machine(CE);
→200kN/300kN高温拉伸试验机High Temperature Tensile Testing Machine(CE);
→500kN/600kN高温拉伸试验机High Temperature Tensile Testing Machine(CE);
重要功能:
→对各种金属材料、合金材料、非金属材料、复合材料在＞35°C的高温环境下,在规定的温度条件下进行高温拉伸试验、高温压缩试验、高温弯曲试验、高温剪切试验、高温热循环试验等,力学性能实验测试及研究。
→对各种金属材料、非金属材料、复合材料在室温环境下进行拉伸试验、压缩试验、弯曲试验、抗扭转试验、剪切试验等,力学性能实验测试及研究。
→薄板、板材、带材、箔材、扁材、线材、棒材、型材、管材、薄片、方形、圆形、矩形、圆环形、铸铁、铸铁非铁合金、管段试样、比例试样(比例系数k=11.3或5.65)、非比例试样、全壁厚纵向剖条试样、全壁厚横向剖条试样、矩形横截面试样、圆形横截面试样。
→橡胶、塑料、零部件、电工电子、电器仪表、化工建材、航空航天、船舶制造、科研院校;
依据标准:
→GB/T228.2-2015金属材料 拉伸试验 第2部分:高温试验方法Metallic materials-Tensile testing-Part2:Method of test at elevated temperature;(ISO 6892-2:2011.MOD);
→GB/T25827-高温合金板（带）材通用技术条件General specification of superalloy plates and strips;
→GB5237.6-2012 铝合金建筑型材 第6部分:隔热型材Wrought aluminium alloy extruded profiles for architecture-Part6:Thermal barrier profiles;
→GB/T28289-2012《铝合金隔热型材复合性能试验方法》;
→GJB150.3A-2009军用设备实验室环境试验方法 第3部分:高温试验Laboratory environmental test methods for military material-Part3:High temperature test;
→GJB 6458.19-2008火箭炮试验方法第19部分:高温试验Test methods of rocket launcher- Part19:High temperature test;
→ISO6362-2:2014变形铝及铝合金-挤压棒材/条材,管材和型材-第2部分:机械性能Wrought aluminium and aluminium alloys-Extruded rods/bars, tubes, and profiles- Part2:Mechanical properties;
→ASTM E21-05.Standard Test Methods for Elevated Temperature Tension Test of Metallic Materials金属材料高温抗拉试验方法;
→ASTM E8M-08.Standard Test Methods for Tension Testing of Metallic Materials [Metric] 金属材料的抗拉试验方法;
→ASTM E9-89a(2000).Standard Test Methods of Compression Testing of Metallic Materials at Room Temperature室温下金属材料的压缩试验方法;
→BS EN10002-5:2001金属材料 拉伸试验 第五部分:高温试验方法;
→BS EN10002-1:2001金属材料 拉伸试验 第一部分:室温下的测试方法;
→EN 14024:2004(E) 《隔热金属型材性能要求和测试试验》;
→GB/T11158-《高温试验箱技术条件》Specifications for high temperature test chambers;
→GB/T10592-《高低温试验箱技术条件》Specification for high/low temperature test chambers;
→GB/T10067.4-电热装置基本技术条件 第4部分:间接电阻炉Basic specifications for Electroheat installations-Part4:Indirect resistance furnaces;
→GB/T228.1-金属材料 拉伸试验 第1部分:室温试验方法Metallic materials-Tensile testing-Part1:Method of test at room temperature;(ISO 6892-1:2009.MOD);
→GB/T10623-《金属材料 力学性能试验术语》Metallic materials-Mechanical testing-Vocabulary;(ISO 23718:2007.MOD);
→GB/T232-《金属材料 弯曲试验方法》Metallic materials-Bend test;(ISO 7348:2005.MOD);
→GB/T7314-《金属材料 室温压缩试验方法》Metallic materials-Compression testing at ambient temperature;
重要特点:
→精密无间隙滚珠丝杠、大跨度、高刚性、高稳定性的门式载荷机架,机架尺寸可定制。
→高精度测力传感器,线性宽,稳定性好,保证载荷的测力精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→电路板采用光电隔离设计,具有抗干扰能力强的特点。
→内置以太网接口;方便的手持控制器,即停即行功能;操作灵活、随意切换。
→多种完善的试验夹具,快速更换;可选T型工作台、防旋转夹具/附件装置、环境系统、引伸计。
→宽泛的测试速度0.001～600mm/min（可定制高速试验机1000mm/min;1500mm/min;2000mm/min）。
→全数字闭环、多通道、多功能、易操控的HRJ-Test测控软件;多种标准方法（国标、英标、美标、德标、澳标、日标、意标、俄标、欧标/GB、ISO、JIS、ASTM、DIN、BS、EN)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:试验力过载保护;过流、过压保护;试样破断时安全保护;超温保护;干烧保护;缺水保护;操作提示向导保护;试验结束自动保护等。
重要参数:
|
HTTM系列;高温拉伸试验机High temperature Tensile Testing Machine; |
|
1 |
最大试验力 |
500N/1kN/2kN/5kN/10kN/20kN
/50kN/100kN |
200kN.300kN |
500kN.600kN |
|
2 |
试验机级别 |
0.5级 / 1级 |
|
3 |
负荷测量范围 |
0.4%-100%F.S（0.5级）/1%～100%F.S（1级） |
|
4 |
示值相对误差 |
±0.5%（0.5级）/±1.0%以内（1级） |
|
5 |
试验力分辨力 |
1/±300000F.S（全程分辨力不变） |
|
6 |
变形测量范围 |
0.2%～100%F.S |
|
7 |
力控速率调节范围 |
0.005%～5%F.S/S |
|
8 |
力控速率控制精度 |
速率＜0.05%F.S时,为±1%设定值以内;
速率 ≥0.05%FS时,为±0.5%设定值以内; |
|
9 |
变形速率调节范围 |
0.005～5%FS/s; |
|
10 |
变形速率控制精度 |
速率＜0.05%FS/s时,为设定值的±1%以内;
速率≥0.05%FS/s时,为设定值的±0.5%以内; |
|
11 |
引伸计系统 |
0.001mm |
|
12 |
位移速率调节范围 |
0.001～600mm/min; |
0.001～200mm/min |
|
13 |
位移速率控制精度 |
为设定值的±0.2%以内; |
|
14 |
恒力、恒应变、恒位移控制范围 |
0.5%～100%F.S; |
|
15 |
恒力、恒应变、恒位移控制精度 |
设定值≥10%F.S时,为设定值的±0.5%以内;
设定值＜10%F.S时,为设定值的±1%以内; |
|
16 |
横梁移动距离 |
1250mm / 可定制 |
|
17 |
试验有效跨度 |
610mm |
610mm |
660mm |
|
18 |
电源电压（须可靠接地） |
～220V±10%;50Hz |
～380V±10%;50Hz |
重要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
大跨度、高刚性、高稳定性、门式载荷机架 |
1台 |
|
驱动系统 |
进口交流伺服电机及驱动器 |
1套 |
|
测控系统 |
HRJ-Test全数字闭环、多通道、多功能、易操控 |
1套 |
|
测力传感器 |
|
1支 |
|
手持控制器 |
|
1只 |
|
高温环境试验箱 |
含附属部件 |
1套 |
|
高温拉伸夹具 |
|
1套 |
|
压缩附具 |
|
1套 |
|
计算机 |
主流品牌 |
1台 |
|
随机工具 |
|
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
试验机软件 |
中文版/可定制英文版 |
1套 |
高温环境试验箱:
→多种结构型式:圆筒对开式、方形移动式、转动升降式、组合式;
→升降可调支架、移动可调支架、旋转支架、组合支架;
→智能PID温控调节器,温度不过冲、波动度小;
→高温环境试验箱温控范围:RT+10°C～2200°C;
→高温环境试验箱温度等级:RT+10°C～100°C,～300°C,～600°C,～800°C,～1000°C,～1200°C,～1600°C,～1800°C,～2200°C;
→规定温度;指示温度/显示温度;显示温度精度;温度均匀度;加热均热区（≥2倍试样标距）;测温热电偶（高级补偿导线/K型或N型）;温控调节器;温度传感器;降温系统/循环冷却系统;升温时间;降温时间;升温速率;降温速率;
→温度允许偏差/温度控制精度（±0.5°C,±1°C,±2°C,±3°C,±4°C,±5°C）;
→高温拉伸附具（高温连接部件）;高温测量/高温引伸计/双侧引伸计/双面引伸计;
→空气流动速度适当稳定/风速（ <= 1.7m/s）;
|
