线材扭转试验机

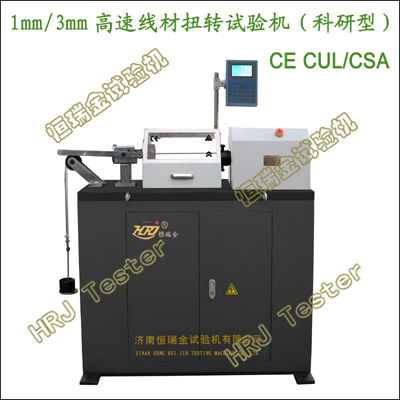

EZ-1A EZ-3A 1mm3mm高速线材扭转试验机

Details:
EZ-1A; EZ-3A;1mm/3mm高速线材扭转试验机(科研型)/中国型号规格;
NDW-XC1; NDW-XC3;1mm/3mm高速线材扭转试验机(科研型)/出口型号规格;
→1mm/3mm.High Speed Wire Torsion Testing Machine(Digital)(LCD Model);

重要功能:
→线材单向扭转试验Wire-Simple torsion test(线材绕自身轴线向一个方向均匀旋转360°作为一次扭转,扭转至规定次数或线材断裂);
→线材双向扭转试验Wire-Reverse torsion test(线材绕自身轴线向一个方向均匀旋转360°作为一次扭转,扭转至规定次数后,向相反方向旋转相同次数或线材断裂);
→金属材料线材、双金属线、复合材料、裸电线等圆截面及异型截面导体(接触线等)单向扭转试验、双向扭转试验测试及研究。
→检测线材在单向扭转、双向扭转中承受塑性变形的能力及显示线材的表面和内部缺陷。
→观测线材断口形状及缺陷(平的、阶梯行的、斜的、扇形的、带裂缝的、带缩孔的等)。
→观测线材裂层(沿线材扭转条纹出现破坏金属连续性的裂缝或飞刺等)。
→用于公称直径0.1mm~3.0mm金属线材、铜、铝及其合金、复合材料等高速单向扭转试验检测。
→用于公称直径0.1mm~3.0mm金属线材、铜、铝及其合金、异型截面导体(接触线等)、复合材料等高速双向扭转试验检测。

依据标准:
→ISO7800:2012(E)金属材料 线材 单向扭转试验方法(英文版)Metallic materials-Wire-Simple torsion test MOD;
→ISO9649:金属材料 线材 双向扭转试验方法(英文版)Metallic materials-Wire-Reverse torsion test MOD;
→ISO4101电梯钢丝绳用冷拉钢丝-技术条件Drawn steel wire for elevator ropes-Specifications MOD;
→GB/T239.1-2012《金属材料 线材第1部分:单向扭转试验方法》Metallic materials-Wire-Part1:Simple torsion test;
→GB/T239.2-2012《金属材料 线材第2部分:双向扭转试验方法》Metallic materials-Wire-Part2:Reverse torsion test;
→GB/T4909.4-《裸电线试验方法 第4部分:扭转试验》Test methods for bare wires-Part4:Torsion test;
→GB/T11181-2016子午线轮胎用钢帘线Steel cord for radial tyre;
→GB/T14450-2016胎圈用钢丝Bead wire;
→GB/T3952-2016电工用铜线坯 Copper drawing stock for electrical purpose;
→GB/T3428-2012架空绞线用镀锌钢线Zinc-coated steel wire for stranded conductors/IEC60888:2006;MOD;
→GB/T20509-《电力机车接触材料用铜及铜合金线坯》Copper and copper alloys drawing stock for the contacting materials of electric locomotives;
→YB/T5198-2015电梯钢丝绳用钢丝Steel wires for elevator ropes公称直径0.15~3.50mm;
→YB/T5197-《航空用钢丝绳》Steel wire ropes for aeronautical use;公称直径0.25~0.65mm;
→YB/T5198-2015《电梯钢丝绳用钢丝》Steel wires for elevator ropes;公称直径0.15~3.50mm;
→TB/T2809-《电气化铁道用铜及铜合金接触线》Copper and Copper-Alloy Contact Wires for Electric Railway;
→TB/T3111-《电气化铁道用铜及铜合金绞线》Stranded Copper and Copper-Alloy Conductors for Electric Railway;

重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→高刚性、高稳定性、卧式载荷机架,液晶微电脑控制器,点阵式。
→由加载系统、驱动系统、测控系统、数据采集、处理、控制、显示系统等组成。
→高精度拉紧力加力砝码。
→HRJ-Test微电脑系统,多功能、易操控,中文界面,直观易读,多按键操作(可定制英文界面)。
→滑动卡具,调整空间,轻松、快捷、摩擦阻力小。
→数字式锁定开关,自动控制,扭断锁存。运行安全。
→全数字数据采集处理系统,操作提示功能。
→电子自动计数,自动保存、实时查询。
→透明安全防护罩、实时观察。

重要参数:

1mm/3mm高速线材扭转试验机(科研型)
1mm/3mm.High Speed Wire Torsion Testing Machine(Digital)(LCD Model)(CE)
中国型号规格
EZ-1A
EZ-3A
出口型号规格
NDW-XC1
NDW-XC3
1
检测线材直径(mm)
0.1~1.0
 1.0~3.0
2
可调扭转速度(r/s )
1~5r/s
0.5~2r/s
3
<公称抗拉强度相应力值的2%拉紧力(N)
2N~50N
2N~100N
4
两夹头间最大距离(mm)
300mm
5
两夹头同轴度(mm)
<Ф0.1mm/1000mm
6
滑动卡具平直度
<0.2mm/1000mm
7
计数分辨值
360°/r
8
夹持钳口硬度
HRC55~65
9
电源电压
~220V±10% 50Hz(须可靠接地)
10
载荷机架尺寸(LWH)
≈1250x560x1150mm
11
机器重量
≈350kg

主要配置:

名  称
内     容
备  注
载荷机架
卧式、高刚性、高稳定性
1台
驱动系统
交流调速电机及驱动器
1套
测控系统
HRJ-Test微电脑,多功能、易操控
1套
扭转附具

1套
拉紧力砝码
精度 <= ±1%
1套
防护罩

1套
随机工具

1套
技术资料
说明书、装箱单、合格证、服务单
1套

产品扩展:
→EZ-系列;5mm/10mm/12mm/14mm线材扭转试验机Metal Wire Torsion Testing Machine(Digital)(LCD Model);
→EZW-系列;3mm/5mm/10mm/12mm/14mm/20mm/30mm微机控制线材扭转试验机Metal Wire Torsion Testing Machine(Computer Control);
→EZ-Y系列;20mm/30mm线材棒材扭转试验机(自动夹持) Steel bar Torsion Testing Machine(Automatic clamping);
→EJJ-系列;1mm/3mm/5mm/6mm/10mm金属线材扭转试验机(经济型)Metal Wire Torsion Testing Machine(Digital);
→NJR-系列;3mm/6mm/10mm线材扭转卷绕试验机Wire Wrapping Testing Machine;
