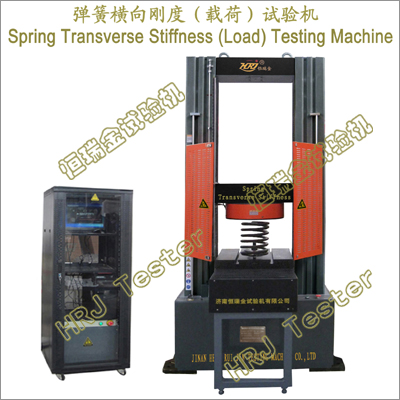

WDW-TH系列.200kN/300kN机车车辆弹簧横向刚度(载荷)试验机;
200/300kN Spring Transverse Stiffness (Load) Testing Machine;
→WDW-TH200/40机车车辆弹簧横向刚度(载荷)试验机
Spring Transverse Stiffness (Load) Testing Machine;
→WDW-TH300/50机车车辆弹簧横向刚度(载荷)试验机
Spring Transverse Stiffness (Load) Testing Machine;
满足标准:
→TB/T2211《机车车辆悬挂装置钢制螺旋弹簧》;
→BS EN 13298《铁路设施悬挂部件 悬挂螺旋钢弹簧》;
→TB/T2843《机车车辆用橡胶弹性元件通用技术条件》;
→TB/T3268《铁道货车承载鞍橡胶垫》;
→TB/T3269《铁道货车弹性旁承》;
重要功能:
→弹簧、弹性元件垂(径)向载荷、垂(径)向变形、横向载荷刚度、横向位移测试及研究。
→对具有横向力的弹簧进行轴向刚度、横向刚度、偏移方向、偏移角度的测试和确认。
→机车悬架弹簧、铁路用大线径弹簧、高速动车组弹簧、高速客车V型弹簧。
→各种螺旋弹簧、气门弹簧、膜片弹簧、减震弹簧、碟形弹簧、高温弹簧、卡簧、拉簧、压簧、涡卷簧、异性弹簧。
→圆柱形、圆锥形、中凸形和中凹形、非圆形弹簧及弹性元件。
重要特点:
弹簧横向刚度(载荷)试验机由垂(径)向载荷系统、横向载荷系统、测控系统、安全防护系统等组成。
计算机、测控系统一体化集成,整体安放于标准机柜。
→精密无间隙滚珠丝杠、大跨度、高刚性、高稳定性的载荷承载机架。机架尺寸可定制。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→高精度测力传感器器,线性宽,稳定性好,保证载荷的测力精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→内置以太网接口; 方便的手持控制器,即停即行功能;操作灵活、随意切换。
→电路板采用光电隔离设计,抗干扰能力强。
→宽泛的测试速度0.001～600mm/min内任意选择（可定制高速0.001～2000mm/min）
→全数字闭环、多通道、多功能、易操作的HRJ-Test 测控软件。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→多种标准方法（国标、英标、美标、德标、澳标、日标、意标、俄标、欧标/GB、ISO、JIS、ASTM、DIN、BS、EN)。
→电路板采用光电隔离设计,具有抗干扰能力强的特点。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并打印。
→网络数据库管理。
→多重保护功能:试验力过载保护;过流、过压保护;试样破断时安全保护;操作提示向导保护;试验结束自动保护等
重要参数:
|
弹簧垂(径)向载荷系统 |
|
垂(径)向载荷最大试验力 |
200kN |
300kN |
|
试验力准确度 |
<= ±0.5% |
|
试验力测量范围 |
0.4%～100%FS |
|
试验力分辨力 |
1/±300000F.S（全程分辨力不变） |
|
垂(径)向压缩空间 |
0～800mm |
|
有效试验跨度 |
610mm |
|
横梁移动速度 |
0.001～600mm/min; |
|
力控速率调节范围 |
0.005～5%FS/S |
|
力控速率相对误差 |
设定值的±0.5%以内; |
|
变形速率调节范围 |
0.02～5%FS/S |
|
垂(径)向位移分辨力 |
0.01mm; |
|
垂(径)向加载电机功率 |
5kW |
|
上压板 |
Φ450mm |
|
T型工作台（WL） |
550x550mm |
|
弹簧横向载荷系统 |
|
横向载荷最大试验力 |
±40kN |
±50kN |
|
试验力准确度 |
<= ±0.5% |
|
试验力测量范围 |
0.4%～100%FS |
|
试验力分辨力 |
1/±300000F.S（全程分辨力不变） |
|
横向位移行程 |
0～±100mm /可扩展 |
|
横向移动速率 |
0.001～600mm/min; |
|
力控速率调节范围 |
0.005～5%FS/S |
|
力控速率相对误差 |
设定值的±0.5%以内; |
|
变形速率调节范围 |
0.02～5%FS/S |
|
横向位移分辨力 |
0.01mm; |
|
横向电机功率 |
0.75kW |
|
弹簧横向刚度系统载荷机架 |
|
机架尺寸（LWH） |
1150x1450x2700mm |
|
总功率 |
6.0kW |
|
整机重量 |
2600kg |
2900kg |
|
操控柜尺寸（LWH） |
600x600x1650mm |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
大跨度、高刚性、高稳定性门式载荷机架 |
1台 |
|
驱动系统 |
美国交流伺服电机及伺服器 |
1套 |
|
测控系统 |
HRJ-Test全数字闭环、多通道、多功能、易操控 |
2套 |
|
测力传感器 |
美国 |
4支 |
|
位移传感器 |
|
2只 |
|
手持控制器 |
|
1只 |
|
压缩附具 |
弹簧垂(径)向载荷压盘 |
1套 |
|
T型工作台 |
弹簧垂(径)向载荷测试/多功能 |
1套 |
|
移动载荷附具 |
弹簧横向载荷工装 |
1套 |
|
操控柜 |
|
1台 |
|
计算机 |
主流品牌 |
1台 |
|
随机工具 |
|
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
弹簧横向刚度试验软件 |
中文版/可定制英文版 |
1套 |
产品扩展:
→微机控制弹簧压力试验机Computer Control Spring Compression Testing Machines;
→微机控制螺旋弹簧压力试验机(液压式)Computer Control Helical Spring Compression Testing Machine(Hydraulic);
→弹簧疲劳试验机Computer Control Spring fatigue Testing Machine(Two-position)/(More position);
→高温弹簧疲劳试验机High Temperature Spring fatigue testing machine (Two-position)/(More position);
→空气弹簧高低温拉压疲劳试验机Air Spring Tension Compression Fatigue Testing Machine,
High and Low Temperature Tension Compression Fatigue Testing Machine(Two-position)/(More position);
→微机控制弹簧扭转试验机Computer Control Spring Torsion Testing Machine (Horizontal);
→弹簧扭转疲劳试验机Spring Torsion Fatigue Testing Machine;
