Details:

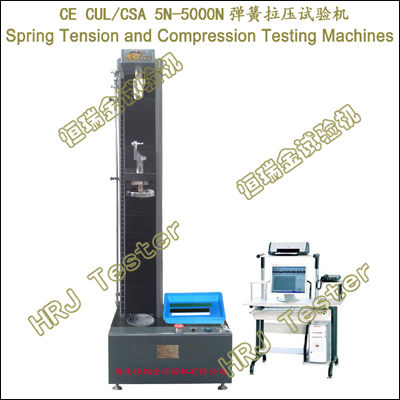

STC系列;5N～5000N微机控制弹簧拉压试验机(悬臂系统)(CE CUL/CSA)
5N～5000N.Spring Tension and Compression Testing Machines(Single Column System)(CE CUL/CSA)
→5N/10N/20N/50N/100N/200N弹簧拉压试验机Computer Control Spring Tension and Compression Testing Machine(Single Column System)(CE CUL/CSA);
→300N/500N/1000N/2000N/2500N弹簧拉压试验机Computer Control Spring Tension and Compression Testing Machine(Single Column System)(CE CUL/CSA);
→3000N/5000N弹簧拉压试验机Computer Control Spring Tension and Compression Testing Machine(Single Column System)(CE CUL/CSA);
重要功能:
→各种弹簧（高强度、高应力、异性件、特种材料）、弹性元件的拉伸力、压向力等力学特性测试及研究。
→各种螺旋弹簧、压缩弹簧、悬架弹簧、膜片弹簧、减震弹簧、液压弹簧、油泵弹簧、碟形弹簧、热卷弹簧、高温弹簧、截锥涡卷弹簧、V型弹簧、线径弹簧、悬架弹簧、卡簧、拉簧、扭簧、冷卷弹簧等弹性元件,弹簧拉伸力、弹簧压向力等力学特性测试及研究。
→圆柱形弹簧、圆锥形弹簧、中凸形弹簧和中凹形弹簧、环形弹簧、非圆形弹簧、异性弹簧等弹性元件,弹簧拉伸力、弹簧压向力等力学特性测试及研究。
→弹簧试验力控制、弹簧位移控制、弹簧变形控制、弹簧试验力、弹簧剩余高度、弹簧拉伸长度、弹簧变形量、弹簧自由高度、弹簧刚度、弹簧伸展力、弹簧压缩力、弹簧锁定力、弹簧采力点、弹簧定负荷试验、弹簧定变形试验、弹簧循环试验、弹簧残余变形量检测;
→实时显示载荷-时间,载荷-剩余高度,载荷-变形,时间-变形等弹簧特性试验曲线。
→JB/T7796-2017弹簧拉压试验机Tension and compression spring testing machine;
→GB/T1973.1小型圆柱螺旋弹簧技术条件Small cylindrically coiled springs specification;
→GB/T1973.2小型圆柱螺旋拉伸弹簧尺寸及参数Small cylindrically coiled tension spring dimensions and parameter;
→GB/T1973.3小型圆柱螺旋压缩弹簧尺寸及参数Small cylindrically coiled compression spring dimensions and parameters;
→GB/T1358-圆柱螺旋弹簧尺寸系列Helical spring seriate sizes;
→GB/T1805- 弹簧术语Nomenclature of springs;
→GB/T4357-2009冷拉碳素弹簧钢丝Cold-drawn non-alloy steel wire for spring;
→ISO 8458-2:2002E机械弹簧用钢丝第2部分:索氏体化冷拉非合金钢丝Steel wire for mechanical springs- Part 2:patented cold-drawn non-alloy steel wire,MOD;
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→精密无间隙滚珠丝杠,高刚性、高稳定性、无振动冲击、流线型三柱悬臂载荷机架,机架尺寸可定制。
→高精度测力传感器,线性宽,稳定性好,保证弹簧载荷的测试精准度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→电路板采用光电隔离设计,抗干扰能力强。
→内置以太网接口;方便的手持控制器,即停即行功能;操作灵活、随意切换。
→多种完善的试验夹具,快速更换;可选T型工作台、防旋转夹具/附件装置、环境系统、引伸计。
→宽泛的测试速度0.001～600mm/min（可定制2m/min＆80in/min～25m/min＆1000in/min高速拉伸试验机系统）。
→内置式全数字闭环、多通道、多功能、易操控的HRJ-Test弹簧测控软件;多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块:权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理,可与多家联网公司直联。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:试验力过载保护;过流、过压保护;试样破断时安全保护;试验结束自动保护等。
重要参数:
|
5N～5000N微机控制弹簧拉压试验机(悬臂系统)(CE CUL/CSA);
5N～5000N.Computer Control Spring Tension and Compression Testing Machine(Single Column System)(CE CUL/CSA); |
|
1 |
弹簧拉压试验力 |
5N/10N/20N/50N/100N/200N/500N/1000N/2000N/2500N/3000N/5000N |
|
2 |
试验机级别 |
1级 / 0.5级 |
|
3 |
负荷测量范围 |
1%～100%FS（1级）/ 0.4%～100%FS（0.5级） |
|
4 |
示值相对误差 |
±1.0%以内（1级）/±0.5%（0.5级） |
|
5 |
试验力分辨力 |
1/±300000F.S |
|
6 |
变形分辨力 |
0.01mm |
|
7 |
位移速率调节范围 |
0.001～600mm/min
（可定制高速试验机系统2m/min＆80in/min～25m/min＆1000in/min） |
|
8 |
位移速率控制精度 |
为设定值的±1.0%以内 |
|
9 |
加载方式 |
微机自动控制 |
|
10 |
弹簧试样直径 |
<= Φ150mm |
|
11 |
横梁移动行程 |
0～1000mm/可定制 |
|
12 |
电源电压 |
～220V±10% 50Hz（须可靠接地） |
|
13 |
机器功率 |
400w |
|
14 |
载荷机架尺寸(LWH) |
≈650x430x1750mm |
|
15 |
机器重量 |
≈150kg |
重要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
高刚性、高稳定性、无振动冲击、流线型、三柱悬臂式 |
1台 |
|
驱动系统 |
进口交流伺服电机及伺服器 |
1套 |
|
测控系统 |
HRJ-Test全数字闭环、多通道、多功能、易操控 |
1套 |
|
测力传感器 |
|
1支 |
|
位移变形传感器 |
|
1只 |
|
手持控制器 |
|
1支 |
|
弹簧拉伸附具 |
|
1套 |
|
弹簧压缩附具 |
|
1套 |
|
计算机 |
主流品牌 |
1台 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
弹簧试验软件 |
中文版/可定制英文版 |
1套 |
功能扩展:
→可选标准机柜(计算机、测控系统一体化集成);
→可选旋转式计算机操控系统Computer Control System(CCS);
→可选触屏操控系统Touch Screen System(TSS);
产品扩展:
→双工位弹簧拉压试验机Two-position Spring Tension and Compression Testing Machine(CE CUL/CSA);
→大力值机车车辆弹簧试验机Spring Compression/Spring Transverse Stiffness(CE CUL/CSA);
→液压式弹簧压力试验机Helical Spring Compression Testing Machine(Hydraulic)(CE CUL/CSA);
→1000N～50000N螺旋弹簧高低温拉压疲劳试验机Helical Spring High Low Temperature Tension Compression Fatigue Testing Machine(CE CUL/CSA);
→1000N～50000N空气弹簧高低温压缩疲劳试验机Air spring High Low Temperature Compression Fatigue Testing Machine(CE CUL/CSA);
→1000N～20000N气弹簧疲劳试验机Gas Spring Fatigue Testing Machine(More position)(CE CUL/CSA);
→1000N～20000N高温气弹簧疲劳试验机High Temperature Gas Spring Fatigue Testing Machine(CE CUL/CSA);
→弹簧扭转疲劳试验机Spring Torsion Fatigue Testing Machine(CE CUL/CSA);
|
