一、反力架主要功能简介
本反力架主要用于电动液压式、穿心式、大吨位、特殊大行程、标准型、非标特制型等多种规格、类型千斤顶的检测,最大承载力不大于3000kN。也可用于混凝土构件、大型工件等各种材料的抗压检测。是计量检测、制造企业、公路、建筑、铁路、桥梁等施工单位及监理公司、质检部门必备是试验装置。

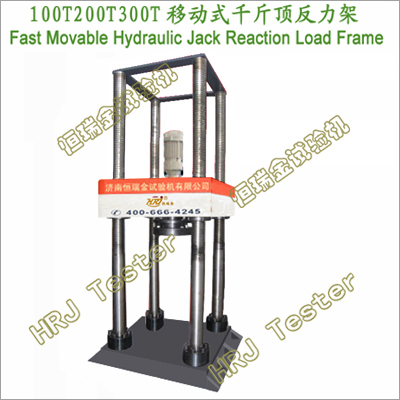

本反力架主要有可移动上横梁、四立柱（丝杠）、工作台、遥控盒等组成。
可移动上横梁、工作台:采用高强度精密铸钢,经机械加工,保证平行度、整机刚性及长期使用的稳定性。
四立柱（丝杠）:采用45#优质碳钢,粗加工后调质处理,再精加工成型。
遥控盒:悬挂式,安装于移动横梁,可远距离控制横梁上下移动,用于调整试验空间;
本反力架的优点:
1.采用电机驱动横梁上、下移动,用于调整试验空间大小,以满足不同规格、不同尺寸千斤顶的检测。
2.具有方便性、快捷性、实用性、效率高、省时省力。
3.安全性极高,完全消除了产生人身事故、环境安全的因素及隐患。
4. 悬挂式控制盒:安装在横梁上,可方便放置、取出;伸缩性螺旋线,既可以远程控制、低位置控制横梁的上下移动,用以调整空间大小;又可近距离观察千斤顶与传感器接触位置,并进行细小的调整。同时即保护贵重的传感器、又保护人员安全;极大的方便了操作者,安全系数高。
5.有很强大的扩展功能。增加油源系统,可扩展为大型压力试验机。
二、 反力架的主要技术指标
|
反力架型号规格 FLJ-Y |
1000 |
2000 |
3000 |
|
1 |
最大承载力 （kN） |
1000 |
2000 |
3000 |
|
2 |
立柱有效跨度（mm） |
400x400 |
500x500 |
|
3 |
可调试验空间 （mm） |
300-1200 |
300-1600 |
|
4 |
外型尺寸(长宽高) (mm) |
700x700x2300 |
800x800x2700 |
|
5 |
试验空间调整方式 |
电机驱动,横梁上下移动进行调整 |
|
6 |
横梁移动速度(mm/min) |
<= 110 |
|
7 |
所检测千斤顶规格 |
<= 100T |
<= 200T |
<= 300T |
|
8 |
工作电压: |
三相380V±10% |
|
9 |
反力架重量（kg） |
≈1200 |
≈1500 |
≈1800 |
说明: 试验空间可定制
|
