Details:

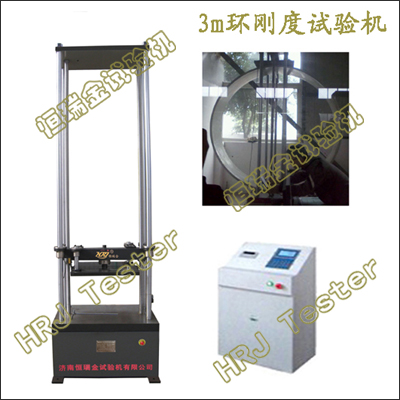

WDS-R系列;20kN/30kN/50kN/100kN液晶数显环刚度试验机(试验空间3000mm)(CE)
→20kN/30kN/50kN/100kN.Digital Ring stiffness Testing Machine(LCD Model);
→WDS-20R;20kN液晶数显环刚度试验机Digital Ring stiffness Testing Machine(LCD Model)(CE);
→WDS-30R;30kN液晶数显环刚度试验机Digital Ring stiffness Testing Machine(LCD Model)(CE);
→WDS-50R;50kN液晶数显环刚度试验机Digital Ring stiffness Testing Machine(LCD Model)(CE);
→WDS-100R;100kN液晶数显环刚度试验机Digital Ring stiffness Testing Machine(LCD Model)(CE);
重要功能:
→管材环刚度试验、管材环柔度试验、管材压扁试验、管材局部横向载荷试验、管材均布载荷作用下刚度试验、管材径向刚度试验变形、管材挠曲水平等力学性能指标的测试及研究。
→用于管材公称直径DN <= 3000mm;各种金属、非金属、复合材料、异形管材进行环刚度试验、环柔度试验、压扁试验、挠曲水平等力学性能指标的测试及研究。
→玻璃纤维增强塑料夹砂管材（FRPM）初始环向拉伸强力试验;
→焊缝的拉伸强度试验;电热熔带焊缝的拉伸强度试验;
→聚乙烯（PE）管材、硬质聚氯乙烯（UPVC）管材、氯化聚氯乙烯（CPVC）管材、交联聚乙烯（PE-X）管材、三型聚丙烯（PP-R）管材、聚丁烯（PB）管材、聚苯乙烯（PS ）管材。
→UPVC排水管材、UPVC给水管材、铝塑料复合（PAP）管材、钢塑复合（SP）管材、聚丙烯（PP ）管材、聚丙烯PPR热水管材、工程塑料（ABS）管材。
→玻璃钢夹砂（RPM）管材、玻璃纤维增强塑料夹砂管材（FRPM）、PVC芯层发泡管材、交联PE管材、聚乙烯硅心管材、PVC-U双壁波纹管材。
→石油输送管道、流体输送管道、化工管道、液气水暖输排送管道、建筑（住宅）管道、农业灌溉管道、基础设施管道、通讯保护管道。
依据标准:
→GB/T9647-热塑性塑料管材环刚度的测定Thermoplastics pipes-Determination of ring stiffness;
→GB/T18042-《热塑性塑料管材蠕变比率的试验方法》;
→GB/T14452-《材料弯曲力学性能试验方法》;
→GB/T18477.1-埋地排水用硬聚氯乙烯(PVC-U)结构壁管道系统 第1部分:双壁波纹管材Unplasticized polyvinyl chloride (PVC-U) structure wall pipline system for underground soil waste and drainage-Part1: double wall corrugated pipes;
→GB/T18477.2-2011埋地排水用硬聚氯乙烯(PVC-U)结构壁管道系统 第2部分:加筋管材;
→GB/T18477.3-《埋地排水用硬聚氯乙烯（PVC-U）结构壁管道系统 第3部分:双层轴向中空壁管材》
→GB/T21238-《玻璃纤维增强塑料夹砂管》Glass fiber reinforced plastics mortar pipes;
→CJ/T270-聚乙烯塑钢缠绕排水管Steel reinforced spirally wound Polyethylene(PE) drainage pipe;
→JT/T529- 预应力混凝土桥梁用塑料波纹管Plastic bellows for prestressed concrete bridge;
→JG225-预应力混凝土用金属波纹管Corrugated metal ducts for prestressed concrete;
→GB/T18742.1-冷热水用聚丙烯管道系统第一部分:总则(NEQ ISO/DIS1 5874);
→GB/T2918-塑料试样状态调节和试验的标准环境(IDT ISO 291);
→GB/T8806-塑料管材尺寸测量方法(EQV ISO 3126);
→GB/T19472.1-埋地用聚乙烯（PE）结构壁管道系统 第1部分:聚乙烯双壁波纹管材
Polyethylene structure wall pipeline system for underground usage Part1:Polyethylene double wall corrugated pipes;
→GB/T19472.2-埋地用聚乙烯（PE）结构壁管道系统 第2部分:聚乙烯缠绕结构壁管材
Polyethylene structure wall pipeline system for underground usage Part1:Polyethylene double wall corrugated pipes;
→EN 13476-1:2001《无压埋地排水排污用热塑性塑料管系统 硬聚氯乙烯(PVC-U),聚丙烯（PP）和聚乙烯（PE）的结构壁管系统第一部分:管材,管件和管道系统的规范》中关于B型聚乙烯结构壁管部分的要求;
→ISO 9969热塑性塑料管材环刚度的测定》;
重要特点:
→DN10～DN3000mm宽泛内径测量;高刚度平稳无隙压盘;150％高刚性无碍抗偏载;
→旋转式DBX系列内径变形测量装置,柔触型卡口、伸缩调整、无摩擦滑行、断裂无振动;
→精密无间隙滚珠丝杠、高刚性、高稳定性的门式载荷机架,机架尺寸可定制。
→高精度测力传感器,双组合超稳定输出,线性宽,稳定性好,保证载荷的测力精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→电路板采用光电隔离设计,具有抗干扰能力强的特点。
→多种完善的试验夹具,快速更换;可选T型工作台、防旋转夹具/附件装置、环境系统、引伸计。
→宽泛的测试速度0.2～600mm/min（可定制高速试验机1000mm/min;1500mm/min;2000mm/min）。
→全数字、多通道、多功能、易操控的HRJ-Test微电脑系统,实时采集试验力、加荷速率、变形量,并计算、处理、分析;配备微型打印机,可打印输出实验结果;
→多种标准方法（国标、英标、美标、德标、澳标、日标、意标、俄标、欧标/GB、ISO、JIS、ASTM、DIN、BS、EN)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→网络数据库管理。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:试验力过载保护;过流、过压保护;试样破断时安全保护;操作提示向导保护;试验结束自动保护等。
重要参数:
|
WDS-R系列;20kN/30kN/50kN/100kN液晶数显环刚度试验机(试验空间3000mm)(CE);
20kN/30kN/50kN/100kN.Digital Ring stiffness Testing Machine(LCD Model); |
|
1 |
最大试验力 |
20kN/30kN/50kN/100kN |
|
2 |
试验机级别 |
0.5级 / 1级 |
|
3 |
负荷测量范围 |
0.4%～100%FS（0.5级）/1%～100%FS（1级） |
|
4 |
示值相对误差 |
<= ±0.5%（0.5级）/ <= ±1.0%（1级） |
|
5 |
试验力分辨力 |
0.01mm |
|
6 |
变形测量范围 |
0.2%～100%FS |
|
7 |
力控速率调节范围 |
0.005%～5%FS/S |
|
8 |
力控速率控制精度 |
速率＜0.05%FS时,为±1%设定值以内;
速率≥0.05%FS时,为±0.5%设定值以内; |
|
9 |
变形速率调节范围 |
0.005～5%FS/s; |
|
10 |
变形速率控制精度 |
速率＜0.05%FS/s时,为设定值的±1%以内;
速率≥0.05%FS/s时,为设定值的±0.5%以内; |
|
11 |
位移速率调节范围 |
0.2～600mm/min（可定制高速系统0.001～2000mm/min） |
|
12 |
位移速率控制精度 |
为设定值的±0.2%以内; |
|
13 |
试验净空间 |
0～3000mm |
|
14 |
内径变形测量范围 |
10～3000mm |
|
15 |
管材测量范围 |
管材公称尺寸DN10～DN3000mm |
|
16 |
有效试验跨度 |
680mm/可定制 |
|
17 |
压缩压盘(LW) |
620x310mm/可定制 |
|
18 |
电源电压 |
～220V±10% 50Hz（须可靠接地） |
|
19 |
机器功率 |
2.0kW |
|
20 |
载荷机架尺寸(LWH) |
≈1100x700x3500mm |
|
21 |
机器重量 |
≈1100kg |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
高刚性、高稳定性、抗偏载、门式载荷机架 |
1台 |
|
驱动系统 |
进口交流伺服调速电机及驱动器 |
1套 |
|
测控系统 |
HRJ-Test微电脑、多通道、多功能、易操控 |
1套 |
|
双组合测力传感器 |
|
2支 |
|
内径变形测量系统 |
DBX3000;DN10～DN3000mm |
1套 |
|
压缩压盘 |
|
1套 |
|
随机工具 |
|
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
试验附具/夹具扩展:
|
大口径管材拉伸夹具;圆试样拉伸V型钳口(￠4-9mm,￠9-14mm ,￠14-21mm);板试样拉伸平钳口(0-7mm,7-14mm;14-21mm);电子引伸计(标距5mm、10mm、25mm、50mm、100mm等);压缩附具(￠150mm、200mm、方型、T型、特制等);三点/四点弯曲附具(跨度范围10～1000mm可选、可定制);其它类(线材缠绕式、对夹式、杠杆式、橡塑、剥离、剪切、建筑砂浆粘结力、土工布、土工格栅、防水板、大口径拉伸等多种);增配小负荷测力传感器; |
产品扩展:
→WDW-R系列;20kN/30kN/50kN/100kN/200kN/300kN微机控制环刚度试验机Computer Control Ring stiffness Testing Machine;试验空间1500mm/试验空间2000mm/试验空间2500mm/试验空间4000mm;
→CRT系列;20kN/30kN/50kN/100kN波纹管环刚度试验机(试验空间1200mm)(CE);
→WDS-R系列;20kN/30kN/50kN/100kN/200kN/300kN液晶数显环刚度试验机Digital Ring stiffness Testing Machine(LCD Model);试验空间1500mm/试验空间2000mm/试验空间2500mm/试验空间4000mm;
|
