1.试验机的主要用途及适用范围

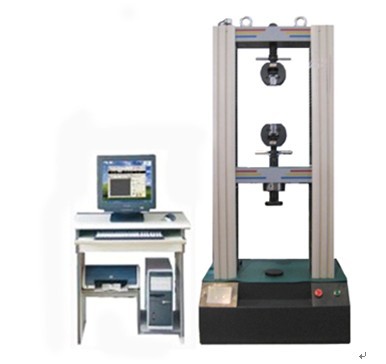

本公司生产的 MWW-10kN微机控制 电子万能试验机系列(门式结构),主要用于各种金属、非金属及复合材料进行拉伸、压缩、弯曲等力学性能指标的测试。精密的自动控制和数据采集系统,实现了数据采集和控制过程的全数字化调整。在拉伸试验中,检测材料的最大承载拉力、抗拉强度、伸长变形、延伸率等技术指标。以上检测参数在试验结束后,由主控制器根据试验开始时设置的试验参数条件自动计算,同时显示相应的试验结果,各检测参数在试验结束后既可查询显示,也可打印
该试验机制造、检验标准: 《GB/T16491-2008 电子式万能试验机》、《JJG139-1999拉力、压力和万能试验机》计量检定规程;并符合ASTM,ISO国际标准和其他工业标准的试验方法。同时满足用户自定试验方法和计算方法

1、带有遥控盒,可实现横梁的快/慢升降调整,操作灵活、随意切换。
2、具有试验结束后返回初始位置的功能,智能、高效、快捷。
3、具有任意工作位置的限位保护功能及过载、过流保护功能,可靠、安全。
4、自建强大的试验数据库,试验数据可随时保存、查询、调用
5、可实现恒速率力控制、恒速率应力控制、恒速率变形控制、恒速度应变控制、恒速率行程控制、负荷等速控制、伸长等速控制、位移等速控制低周循环控制及用户自编程控制等多种控制方式。
6、可切换显示多种试验曲线:应力-应变曲线、力-变形曲线、力-位移曲线、力-时间曲线、变形-时间曲线、位移-时间曲线、力-应变曲线。试验曲线局部放大,多曲线叠加比较。
该设备适用于金属、胶粘剂、管材、型材、航空航天、石油化工、防水卷材、电线电缆、纺织、纤维、橡胶、陶瓷、食品、医药包装、土工布、薄膜、木材、纸张等制造业以及各级产品质量监督部门,同时还适用于大中专院校进行教学演示工作。
满足保温材料使用范围:JG149-2003、JG158-2004、GB/T5486.2-2001、GB/T7689.5-2001、GB8813-1988、GB/T17671-1999、GB/T9641、JG/T24-2000、JC/T547-2005、GB/T16777-1997(抗压夹具客户自备)、JG/T157-2004、GB/T8813-88《外墙保温材料压缩性能试验方法》;JGJ144《外墙外保温工程技术规范》;JC/T992-2006《墙体保温用膨胀聚乙苯烯板胶粘剂》等标准中对材料的实验要求。
2.试验机的主要技术指标
序号 |
检 验 项 目 |
技 术 要 求 |
1 |
最大试验力 |
10kN |
2 |
试验力分辨率 |
1/300000 |
3 |
变形最小读数值 |
0.01mm |
4 |
示值相对误差 |
1%--100%量程范围内 ±1% |
5 |
试验力示值重复性相对误差 |
≤1% |
6 |
试验力零点相对误差 |
±0.1% |
7 |
速度范围 |
0.005---500mm/min |
8 |
试验空间(高x宽) |
800x400mm |
10 |
加载方式 |
电动 |
11 |
电源电压(必须有可靠的接地措施) |
~220V±10% 50Hz |
12 |
试验机尺寸: |
670×420×1600 mm |
13 |
机器重量 |
150kg |
3.试验机的标准配置
名称 |
内 容 |
备注 |
主机 |
10kN门式结构框架;喷塑壳体
精密滚珠丝杠副 |
1台
2套 |
控制器 |
微机屏幕显示 |
1套 |
驱动装置 |
东元交流伺服电机及驱动器
德国博美特减速机
同步带传动 |
1套
1套 |
传感器 |
10kN传力 传感器 |
1只 |
光电编码器 |
|
1只 |
限位装置 |
丝网印刷技术与光电技术相结合 |
3只 |
拉伸附具 |
线材缠绕式夹具一付,楔型夹具体配0-7平钳口一套。 |
各1付 |
压缩压盘 |
盘径¢100mm |
1套 |
弯曲附具 |
压头¢10mm 0-300mm可调 /选配*另付费 |
1套 |
微机 |
联想 /1G/160G/19液晶 |
1套 |
打印机 |
彩色喷墨 /选配*另付费 |
1套 |
专用软件 |
电子万能试验机专用软件 |
1套 |
|
|
|
本机由机械、电气二大部分组成
4.1机械部分结构及工作原理:
本机采用电动加载方式,底部是整机结构承载支架,内部包含有电机驱动器、加载电机、减速机构、动力传动机构等部件;上部是试样夹持及力值、变形测量机构,包含有加载传动机构、试样拉伸夹具、试样压缩夹具、测力传感器、位移传感器等主要部件。
4.2 电气部分:
电气部分由显示测量控制部分组成。显示测量控制部分实现各种控制、显示、数据采集、处理等功能。主控制器可以根据不同是试验要求,选择拉伸、刚度、压缩试验模式,并设置各试验模式试样参数,调整好试样后,按试验键,系统即可自动启动试验,并根据相应的试验条件,自动判断停机处理,同时显示相应的试验结果。
4.3 本机的几项主要功能:
4.3.1 全开放性参数设置
4.3.2 设置参数永久保存,下次开机自动读取显示
4.3.3 浮动零点设置,可随时调整零点
4.3.4 峰值保持及存储,常值跟随;
4.3.5 在有效速度范围内,速度值任意设置;
4.3.6 横梁移动过程中的速度快捷切换功能
4.3.7 灵活的数据查询显示功能;
4.3.8 过载停机、音频报警保护功能;
4.3.9 试验结束自动判断功能;
4.3.10 极限位置保护等;
5.安装与调整
5.1 把试验机从包装中取出,检查试验机在运输过程中有无碰撞、损坏现象,并把控制显示仪表安装好;
5.2 把试验机置于坚固平台上或水泥台上,调整地脚螺钉,并调整好水平,使其处于水平位置(水平度为0.2/1000);
5.3供电系统为交流220VAC±10%/50Hz,电流视不同电机功率而定。
6、其它 欢迎您选用我公司开发研制的各类检测仪器。在使用过程中,如出现什么问题,请及时和我们联系,您将得到良好的售后服务。真诚的希望您能将宝贵的意见,丰富的经验和独到的见解反馈给我们,让我们一起努力,共同提高,创造美好的明天! |
