Details:

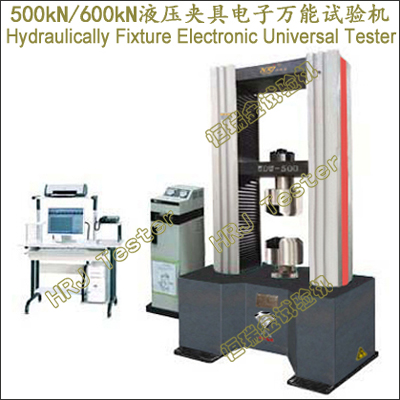

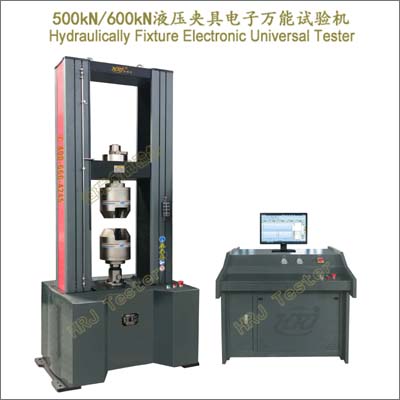

WDW-500/WDW-600;500kN/600kN微机控制电子万能试验机(液压夹具)(CE);
Computer Control Electronic Universal Testing Machine (Hydraulic Clamps) (CE);
重要功能:
→对各种金属材料、非金属材料、复合材料在室温环境下进行拉伸试验、压缩试验、弯曲试验、抗扭转试验、剪切试验等,力学性能实验测试及研究。
→薄板、板材、带材、箔材、扁材、线材、棒材、型材、管材、薄片、方形、圆形、矩形、圆环形、铸铁、铸铁非铁合金、管段试样、比例试样(比例系数k=11.3或5.65)、非比例试样、全壁厚纵向剖条试样、全壁厚横向剖条试样、矩形横截面试样、圆形横截面试样。
→各种薄金属、丝材、细线、纤维、弹性体、泡沫材料性能试验。
→纺织、食品、药品、化妆品、橡胶、塑料、薄膜、生物材料性能试验。
→电子部件的拉脱、剥离、焊接强度试验。
→印刷电路板的剥离、弯曲强度、紧固件性能试验。
→木制品、纸产品、胶片样品的拉伸试验。
→应力松弛试验及粘合剂强度试验。
重要术语:
→标距gauge length;原始标距original gauge length;断后标距final gauge length;
引伸计标距extensometer gauge length;平行长度parallel length;延伸extension;伸长elongation;伸长率percentage elongation;残余延伸率percentage permanent extension;断后伸长率percentage elongation after fracture;断裂总伸长率percentage total elongation at fracture;断面收缩率percentage reduction of area;;
→最大力maximum force;应力stress抗拉强度tensile strength;屈服强度yield strength;上屈服强度upper yield strength;下屈服强度lower yield strength;规定非比例延伸强度proof strength non-proportional extension;原始横截面积;拉伸力;拉伸断裂;
依据标准:
→GB/T228.1-金属材料 拉伸试验 第1部分:室温试验方法Metallic materials-Tensile testing-Part1:Method of test at room temperature;(ISO 6892-1:2009.MOD);
→ASTM E 8M-08.Standard Test Methods for Tension Testing of Metallic Materials [Metric] 金属材料的抗拉试验方法;
→BS EN10002-1:2001金属材料 拉伸试验 第一部分:室温下的测试方法;
→ASTM E9-89a(2000).Standard Test Methods of Compression Testing of Metallic Materials at Room Temperature室温下金属材料的压缩试验方法;
→GB/T7314-《金属材料 室温压缩试验方法》Metallic materials-Compression testing at ambient temperature;
→GB/T232-《金属材料 弯曲试验方法》Metallic materials-Bend test;(ISO 7348:2005.MOD);
→GB/T10623-《金属材料 力学性能试验术语》Metallic materials-Mechanical testing-Vocabulary;(ISO 23718:2007.MOD);
重要特点:
→精密无间隙滚珠丝杠、大跨度、高刚性、高稳定性的门式载荷机架,机架尺寸可定制。
→高精度测力器,线性宽,稳定性好,保证载荷的测力精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→内置以太网接口;方便的手持控制器,即停即行功能;操作灵活、随意切换。
→多种完善的试验夹具,快速更换;可选T型工作台、防旋转夹具/附件装置、环境系统、引伸计。
→宽泛的测试速度0.001～200mm/min。
→全数字闭环、多通道、多功能、易操控的HRJ-Test测控软件;多种标准方法（国标、英标、美标、德标、澳标、日标、意标、俄标、欧标/GB、ISO、JIS、ASTM、DIN、BS、EN)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:试验力过载保护;过流、过压保护;试样破断时安全保护;操作提示向导保护;试验结束自动保护等。
重要参数:
|
WDW-500/WDW-600;500kN/600kN微机控制电子万能试验机(液压夹具)(CE);
Computer Control Electronic Universal Testing Machine (Hydraulic Clamps) (CE); |
|
1 |
最大试验力 |
500kN / 600kN |
|
2 |
试验机准确度 |
0.5级 / 1级 |
|
3 |
负荷测量范围 |
0.4%～100%FS（0.5级）/1%～100%FS（1级） |
|
4 |
示值相对误差 |
±0.5%（0.5级）/±1.0%以内（1级） |
|
5 |
试验力分辨力 |
1/±300000F.S（全程分辨力不变） |
|
6 |
变形测量范围 |
0.2%～100%FS |
|
7 |
变形示值相对误差 |
示值的±0.5%以内; |
|
8 |
变形分辨力 |
最大变形量的1/±300000; |
|
9 |
位移示值相对误差 |
示值的±0.5%以内; |
|
10 |
位移分辨力 |
0.001mm; |
|
11 |
力控速率调节范围 |
0.005～5%FS/S |
|
12 |
力控速率相对误差 |
设定值的±1%以内; |
|
13 |
变形速率调节范围 |
0.02～5%FS/S |
|
14 |
变形控制速率相对误差 |
速率＜0.05%FS时,为设定值的±2%以内;
速率≥0.05%FS时,为设定值的±0.5%以内; |
|
15 |
位移速率调节范围 |
0.001～200mm/min; |
|
16 |
位移速度相对误差 |
速率＜0.01mm/min时,设定值的±1.0%以内;
速率≥0.01mm/min时,设定值的±0.2%以内 |
|
17 |
恒力、恒变形、恒位移
控制范围 |
0.5%～100%FS; |
|
18 |
恒力、恒变形、恒位移
控制精度 |
设定值＜10%FS时,为设定值的±1%以内;
设定值≥10%FS时,为设定值的±0.1%以内; |
|
19 |
横梁移动行程 |
1200mm/未含夹具 |
|
20 |
有效试验跨度 |
660mm |
|
21 |
电源电压 |
～380V±10% 50Hz（须可靠接地） |
|
22 |
机器功率 |
5.0kw |
|
23 |
载荷机架尺寸(LWH) |
1600x1300x2600mm |
|
24 |
机器重量 |
≈3200kg |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
负荷机架 |
大跨度、高刚性、高稳定性、双空间、门式载荷机架 |
1台 |
|
驱动系统 |
进口交流伺服电机及伺服器 |
1套 |
|
测控系统 |
HRJ-Test全数字闭环、多通道、多功能、易操控 |
1套 |
|
测力传感器 |
|
1只 |
|
手持控制器 |
|
1只 |
|
拉伸附具 |
液压自动夹具 |
1套 |
|
液压油源 |
国际主流 |
1套 |
|
压缩附具 |
|
1套 |
|
计算机 |
主流品牌 |
1台 |
|
随机工具 |
|
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
试验机软件 |
中文版/可定制英文版 |
1套 |
试验附具/夹具扩展:
|
液压平推夹具;金属拉伸V型钳口(￠4-9mm,￠9-14mm ,￠14-21mm);金属拉伸平钳口(0-7mm,7-14mm;14-21mm);电子引伸计(标距5mm、10mm、25mm、50mm、100mm等);压缩附具(￠150mm、200mm、方型、T型、特制等);弯曲附具(跨度范围10～1000mm可选、可定制);其它类(线材缠绕式、对夹式、杠杆式、橡塑、剥离、剪切、建筑砂浆粘结力、土工布、土工格栅、防水板、大口径拉伸等多种);增配小负荷测力传感器; |
产品扩展:
→高温拉伸试验机/High Temperature Tensile Testing Machine;
→低温拉伸试验机/Low Temperature Tensile Testing Machine;
→高速试验机系统/High-Speed Testing Machine;
→低慢速试验机系统/Low-Speed Test System Testing Machine;
|
