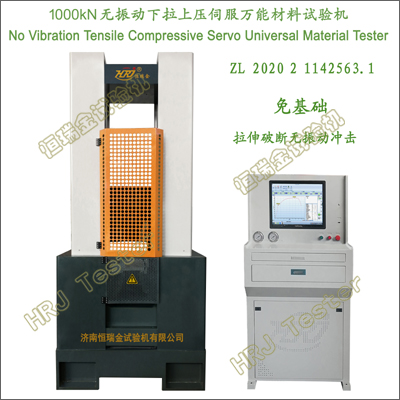

1000kN无振动下拉上压伺服万能材料试验机
No Vibration Tensile Compressive Servo Universal Material Tester
重要功能:
→无振动下拉上压伺服万能材料试验机,解决了高强度材料拉伸试验断裂瞬间,试验机振动、震波传播问题。传统型试验机在钢材拉伸试验过程中,钢材断裂瞬间,造成试验机强烈振动,并将振动声音传递至地面,音波传递扩散至外界很大区域、二楼甚至四楼办公区都能感觉到振动。100T无振动下拉上压伺服万能材料试验机,高强钢筋材料拉伸试验断裂瞬间无振动起跳、地面无振动冲击传播,解决了一楼试验、二楼振动抖颤、人员不安全问题。特别适合底层实验室、楼上办公室的建设工程质量检测单位使用。广泛适用于建设工程质量检测、钢铁冶金实验室、计量质检中心。
→无振动下拉上压伺服万能材料试验机,直接放于地面膨胀螺栓固定,拉伸破断无振动冲击。
→无振动下拉上压伺服万能材料试验机,钳口夹块开口大,钢筋试件平行放入快速拉伸。
→钢材钢筋及非金属复合材料拉伸强度试验、抗压缩强度试验、弯曲强度试验、剪切强度试验、撕裂剥离强度试验、拉脱剥离强度试验、焊接强度试验、螺栓紧固件破坏荷载强度试验、金属材料管拉伸强度试验。
→钢筋套筒灌浆连接接头极限抗拉承载力测定、屈服承载力测定、极限抗拉强度值测定、屈服强度值测定、残余变形值测定、最大力总伸长率测定。
→钢筋机械连接接头力学强度性能和变形性能测试。钢筋机械连接接头极限抗拉承载力测试、屈服承载力测试、极限抗拉强度值测试、屈服强度值测试、残余变形值测试、对中和偏置单向拉伸残余变形测定、最大力总伸长率测试。
→高刚性高稳定性流线型荷载机架,高精度负荷测力传感器、线性宽、稳定性好、精准测控。
→双控双向液压油缸,大行程、高速运行、快速试验、高频响应、快速返回。
→静音型伺服电机油源泵站,过滤净油,压差随动,自带冷却系统,适于长期连续工作。
→内置式全数字闭环、多通道、多功能、易操控的金属材料拉伸试验测控软件;多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS、APA);可定制英文版。
→网络数据库管理,可与多家联网公司直联。
重要参数:
|
1 |
最大试验力 |
1000kN |
|
2 |
试验机准确度等级 |
<= ±0.5 |
|
3 |
试验力测量范围 |
1%～100%F.S |
|
4 |
试验力分辨力 |
1/300000F.S（全程分辨力不变） |
|
5 |
变形（引伸计）测量范围 |
1%～100%F.S |
|
6 |
变形示值相对误差 |
±0.5％以内 |
|
7 |
变形分辨力 |
最大变形量的1/300000 |
|
8 |
试验力加载速率范围 |
0.02%-2% FS/s |
|
9 |
等速应力控制范围 |
2～60N/mm2 - S-1 |
|
10 |
应力速率误差 |
<= ±5% |
|
11 |
等速应变控制范围 |
0.00025/s～0.0025/s |
|
12 |
活塞上升最大速度 |
≈190mm/min |
|
13 |
横梁下降最大速度 |
≈290mm/min |
|
14 |
最大拉伸试验空间 |
≈800mm |
|
15 |
最大压缩试验空间 |
≈600mm |
|
16 |
压缩试验左右净跨度x前后宽度 |
LW≈500x400mm |
|
17 |
夹持圆材直径范围 |
|
|
18 |
夹持板材试样厚度 |
|
|
19 |
试件压缩压盘 |
￠150mm或方形204x204mm |
|
20 |
试件夹紧方式 |
内置油缸液压自动夹紧 |
|
21 |
立式一体化伺服控制柜 |
LWH≈600x700x1600mm |
|
22 |
电源电压及功率（须可靠接地） |
～380V±10% 50Hz,≈3.0kW |
|
23 |
机架尺寸及重量 |
LWH≈1020x600x2100mm;WT≈4500kg |
主要配置:
|
名 称 |
内 容 |
数 量 |
|
载荷机架 |
高刚性、高稳定性、无振动冲击,下拉上压 |
1台 |
|
一体化伺服控制柜 |
内置静音型伺服电机,液压伺服阀组油泵 |
1套 |
|
测控系统 |
全数字闭环、多通道、多功能、易操作 |
1套 |
|
测力传感器 |
轮辐式负荷传感器 |
1支 |
|
位移传感器 |
拉线式数字位移传感器 |
1只 |
|
拉伸圆材V型钳口 |
￠15～30;30～45;45～55mm |
12块 |
|
拉伸板材平钳口 |
2～20mm |
4块 |
|
钢筋拉伸引伸计 |
标距100mm/25mm |
1支 |
|
压缩压盘 |
ф150mm或方形204x204mm |
1套 |
|
联想计算机 |
主流机型 |
1台 |
|
技术文件 |
说明书、合格证、装箱单、服务单 |
1份 |
|
试验软件 |
中文版/可定制英文版 |
1套 |
引用标准、文献文件:
→GB/T43665-2024钢筋混凝土用热轧稀土钢筋;GB 1499.2-2024钢筋混凝土用钢 第2部分:热轧带肋钢筋;GB/T43667-2024钢筋混凝土腐蚀监检测技术规范;GB 1499.1-2024钢筋混凝土用钢 第1部分:热轧光圆钢筋;GB 13788-2024冷轧带肋钢筋;T/CECS 10332-2023钢筋混凝土用水性环氧涂层钢筋;GB/T1499.3-2022钢筋混凝土用钢 第3部分:钢筋焊接网;GB/T25826-2022钢筋混凝土用环氧涂层钢筋;GB/T42355.1-2023钢筋混凝土用锚固板钢筋第1部分:技术条件;GB/T42355.2-2023钢筋混凝土用锚固板钢筋第2部分:试验方法;SN/T5302-2021进口钢筋混凝土用钢检验规程;GB/T25821-2023不锈钢钢绞线;GB/T40029-2021液化天然气储罐用预应力钢绞线;NB/T10473-2020架空导线用钢绞线;T/CECS 10327-2023预应力混凝土用超高强钢绞线;GB/T232-2024金属材料弯曲试验方法;ISO 6892-1;ISO 6892-2;ISO 20032;ISO 7348;ISO 23718;ISO 6935-1;ISO 6935-2:2015;ISO 8491;ISO 8492;ISO 8493;ISO 8496;ISO 377:2017;ISO 1099;ISO 376;ISO 26203-2;ISO 15630-3;ISO 10065;ISO 6929-2013;ASTM E8M-04;ASTM E9-89a;ASTM E111;ASTM E1875;ASTM A269/A269M-08;ASTM A511/A511M-08;BS EN 10002-1;JIS G0601;GB/T21839-2019预应力混凝土用钢材试验方法;GB/T246-2017金属材料管压扁试验方法;GB/T30069.2-2016;GB/T7314-2017E;GB/T3098.1-2010;GB/T3091-2025低压流体输送用焊接钢管;GB/T32468-2025;GB/T32976-2016;GB/T6396复合钢板力学及工艺性能试验方法;GB/T25048-2019金属材料管环拉伸试验方法;GB/T22315;JGJ/T27-2014;GB/T6525-2019;GB/T34505-2017铜及铜合金材料室温拉伸试验方法;GB/T24172;YS/T485粉末冶金烧结双金属材料剪切强度的测定方法;100T锚杆锚固力拉力强度试验机;YS/T550;GB/T5223.3-2017;GB/T28900-2022钢筋混凝土用钢材试验方法;GB/T20065-2016预应力混凝土用螺纹钢筋;GB/T50344-2019;GB 50205-2020;GB/T37789-2019;JG/T288-2013;GB/T26957-2022金属材料焊缝破坏性试验十字接头和搭接接头拉伸试验方法;GB/T32260.1-2015;100T玻璃纤维增强筋拉伸强度试验机;GB/T228.1-2021;GB/T228.2-2015;GB/T228.3-2019;600kN电子伺服卧式万能拉力试验机;GB/T228.4-2019;GB/T33943-2017;GB/T51232-2016;GB 51008-2016;NB/T31082-2016;TB 10091-2017;GB/T2651-2023;300T无振动下拉上压伺服液压万能材料试验机;150T无振动伺服控制钢绞线拉伸试验机;200T无振动伺服控制万能材料试验机;钢筋套筒灌浆机械连接件抗拉强度残余变形试验机;钢筋套筒灌浆连接件接头高应力反复拉压试验机;SWLT-5全自动钢筋重量长度测试仪;￠6mm～50mm钢筋重量长度偏差测量仪;WLGP-5钢筋重量长度标距打点一体化测试仪;1000kN纤维绳索断裂强力试验机;3000kN钢丝绳破断拉力试验机;500kN电线电缆卧式拉伸试验机;光缆光纤接头盒连接器分纤箱接续箱卧式拉伸试验机;2000kN双轴力对向压缩材料力学试验机;5kN波纹管纵向载荷试验机;5000kN高强螺栓卧式拉伸试验机系统;2000kN复合绝缘子芯棒应力腐蚀试验机;边坡柔性网抗拉强度抗顶破力试验机;2000kN全级配混凝土轴向拉伸试验机;锂电池极片涂布180°剥离试验机;YB/T5126-钢筋混凝土用钢筋弯曲和反向弯曲试验方法;GB/T13014-2013钢筋混凝土用余热处理钢筋;GB/T1348-2019球墨铸铁件;GB/T2975-2018钢及钢产品力学性能试验取样位置及试样制备;GB/T15574-2016;JG/T398-2019;JG/T163-2013;JGJ 107-2016;YB/T4503-2015钢筋机械连接件残余变形量试验方法;JG/T408-2019;T/CECS 687-2020钢管滚压成型灌浆套筒钢筋连接技术规程;PCCP管材预应力钢丝应力腐蚀松弛试验机;650T钢绞线锚具夹具组装件锚板强度静载承压试验机;矿用锚杆锚索钢绞线静载抗拔拉伸综合试验机;300kN500kN1000kN钢绞线轴向力疲劳试验机;
