Details:
产品规格:AJ-CT600;(600kN;/ 135000bf)

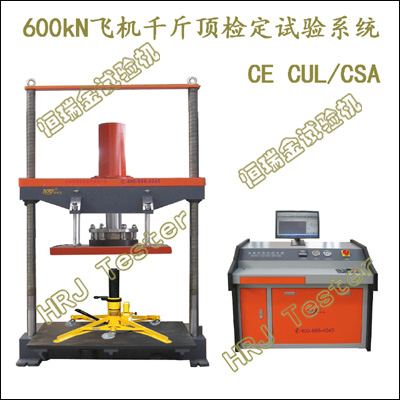

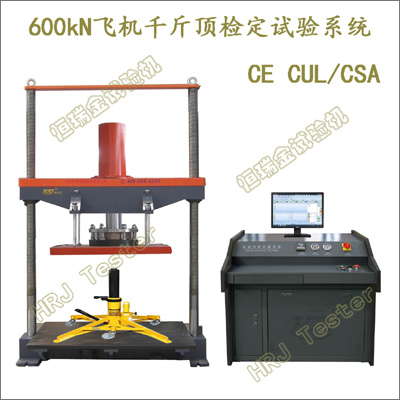

产品名称:飞机千斤顶检定装置压力试验系统 / 千斤顶校验测试系统
(Aircraft jacks calibration device compression-testing machine)
产品功能:
用于航空航天千斤顶、轮船舰艇千斤顶、飞机轮轴千斤顶、飞机三脚架千斤顶、飞机机翼千斤顶、飞机拖把(波音、空客、庞巴迪、中国大飞机、商用机、战斗机、歼击机)、升降平台、叠加组合式、特制异型等千斤顶检测、检定、试验及研究。
适用于海军、空军、陆军航空、航空航天、民用航空、飞行器等制造、使用、维修。
电动液压式、穿心式、标准型、特殊大行程等多种规格类型千斤顶的检测及研究。
精密的自动控制和数据采集系统,实现了数据采集和控制过程的全数字化调整。
根据GB及ISO、JIS、ASTM、DIN、BS等国际标准进行试验和提供检测数据。
依据标准:
GB/T 21635-2008 《飞机 千斤顶空间尺寸》
ISO 1464:1985《航空 三脚架式千斤顶 空间尺寸》
航空器地勤支援设备.专门要求.第19部分:飞机千斤顶,轮轴千斤顶和液压尾撑(包括修改件A1-2009).
英文版本DIN EN 12312-19-2009;
JJG621-2012《液压千斤顶检定规程》
重要特点:
1、大跨度、大空间、高刚性、高稳定性、高精密导向的负荷机架。机架尺寸可定制。
2、高精度测力传感器,线性宽,稳定性好,保证载荷的测力精度。
3、HRJ-Test / JAVS304-6测控系统:全数字闭环、多通道
3.1载荷、位移、变形全闭环控制。
3.2试验过程的自动控制、数据采集、处理、分析、存储及显示 。
3.3控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
3.4过程再现和数据再分析、曲线放大、比较、遍历。曲线可自由放大和缩小;满度自调。
3.5操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
3.6标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
3.7操作提示和向导功能。
3.8数据库采用ACCESS格式,数据库中备有多种试验方法、标准。
3.9电路板采用光电隔离设计,封闭式电气及连接部件,具有抗干扰能力强的特点。
3.10灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并打印。
3.11网络数据库管理。
4、可移动、远程控制操控台,按键式操控。
5、多重保护功能:
油缸限位保护;液压系统过载溢流保护;试验力过载保护;过流、过压保护;
安全保护;操作提示向导保护;试验结束自动保护。
重要参数:
|
飞机千斤顶检定装置压力试验系统AJ-CT600;(600kN;/ 135000bf) |
|
1 |
最大承载力 |
600kN;/ 135000bf |
|
2 |
试验力分辨力 |
1/±300000 |
|
3 |
试验力测量范围 |
1%～100%FS |
|
4 |
试验力准确度 |
<= ±1% |
|
5 |
位移分辨力 |
0.01mm |
|
6 |
等速应力控制范围 |
2～60 N/mm2 - S-1 |
|
7 |
试验空间 |
500～3500mm;电机调整 |
|
8 |
试验区域（LW） |
2600x2600mm;圆度间隔; |
|
9 |
上压板规格 |
300x300mm;铰接式自平衡; / 可定制 |
|
10 |
活塞行程 |
200mm |
|
11 |
机架结构 |
大跨度、大空间、高刚性、高稳定性、高精密导向 |
|
12 |
加载方式 |
伺服自动控制 |
|
13 |
机器功率 |
5.0kW |
|
14 |
机器尺寸（LWH） |
≈3000x2600x5100mm |
|
15 |
自动控制系统 |
HRJ-Test / JAVS304-6;一体化 |
|
16 |
电源电压 |
～380V±10% 50Hz |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
负荷机架 |
大跨度、大空间、高刚性、高稳定性、高精密导向 |
1台 |
|
自动控制系统 |
HRJ-Test / JAVS304-6;一体化 |
1套 |
|
加载系统 |
伺服自动 |
1套 |
|
悬挂式遥控 |
方便、快捷的控制横梁移动 |
1只 |
|
测力传感器 |
|
1支 |
|
上压板 |
|
1套 |
|
承载板 |
|
1套 |
|
计算机 |
主流品牌 |
1台 |
|
专用软件 |
中文版 |
1套 |
|
随机工具 |
|
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
重要扩展:
水泥、混凝土、胶砂、构件、岩石、管桩、建材制品等抗压测试及研究。
各种金属、非金属及复合材料抗压、抗折、剪切性能测试及研究。
各种管材压扁、扩口试验测试。
混凝土排水管、钢筋混凝土排水管外压荷载试验。
|
