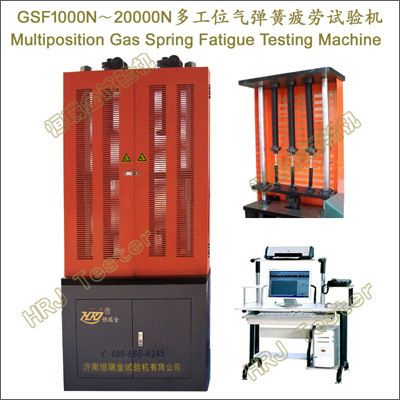

GSF1000N～20000N多工位气弹簧疲劳试验机

Multi Position Gas Spring Fatigue Testing Machine

重要功能:

→气弹簧疲劳寿命试验测试,以氮气或其他惰性气体为储存介质的弹性元件疲劳性能测试研究。

→气弹簧试验力控制、气弹簧开启力、气弹簧启动力、气弹簧标称力、气弹簧伸展力、气弹簧最大伸展力、气弹簧最小伸展力、气弹簧压缩力、气弹簧最大压缩力、气弹簧最小压缩力、气弹簧锁定力、气弹簧公称力a、气弹簧公称力b、气弹簧动态摩擦力、气弹簧采力点、气弹簧弹力比率、气弹簧抗拉强度试验、气弹簧定负荷试验测试研究。

→气弹簧位移控制、气弹簧伸张长度、气弹簧自由高度、气弹簧刚性锁定、气弹簧弹性锁定、气弹簧伸展速度、气弹簧伸展时间、气弹簧行程、气弹簧常温寿命测试研究。

→气弹簧变形控制、气弹簧变形量、气弹簧定变形试验、气弹簧循环试验、气弹簧残余变形量测试及研究。

→自由型气弹簧（支撑杆）、自锁型气弹簧（调角器、可控型气弹簧）、随意停气弹簧（摩擦式气弹簧、平衡式气弹簧）、转椅气弹簧（气压棒）、牵引式气弹簧（拉力气弹簧）、阻尼器（阻尼型气弹簧）、普通钢气弹簧、不锈钢气弹簧等各种型式的气弹簧疲劳性能试验测试。

→计算机控制,动态载荷测试、动态变形测试、定载荷疲劳试验、合格与不合格自动判断。

→计算机实时显示载荷－时间,载荷－变形,时间-变形等气弹簧特性试验曲线。

→计算机实现试验力控制,位移控制,时间控制,频率控制,次数控制,试验过程中实时显示各工位气弹簧载荷-时间衰减试验曲线。

→气弹簧行程位移控制、时间控制、频率控制、次数控制,试验过程实时显示。

→依据GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、CNS进行试验检测。

重要特点:

→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效健康、舒适安全。

→高刚性、高稳定性的气弹簧疲劳载荷机架,机架尺寸可定制。

→高速率、低振动、免维护、静音型调速系统驱动。

→电路板采用光电隔离设计,抗干扰能力强。

→精密加载机构,保证各工位气弹簧疲劳试验荷载均匀、平稳运行。

→气弹簧疲劳试验预调节压紧机构、振幅调节机构、精准定位机构等。

→全数字闭环、多通道、多功能、易操控的HRJ-Test测试系统软件/可定制英文版。多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS、APA)。

→单工位、双工位、三工位、四工位、多工位气弹簧疲劳试验分别控制,分别显示,试验数据多窗口显示。

→多位置气弹簧疲劳同步试验,设定次数自动停机,试验结束自动停止,智能高效快捷,自动复位。

→试验过程的自动控制、数据采集、处理、分析、存储及显示。

→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。

→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。

→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。

→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。

→网络数据库管理,可与多家联网公司直联。

→操作提示和向导功能。试验结束自动返回,智能、高效、快捷。

→多重保护功能:气弹簧试验力过载保护;气弹簧疲劳断裂保护;过流过压保护;试验结束自动保护等。

重要参数:

GSF1000N～20000N多工位气弹簧疲劳试验机 Multi position Gas Spring Fatigue Testing Machine
型号规格	GSF1000	GSF2000	GSF5000	GSF10000	GSF20000
气弹簧最大试验力	1000N	2000N	5000N	10000N	20000N
气弹簧疲劳试验频率	1～20次/min可调
气弹簧疲劳试验振幅	0～±100mm
气弹簧疲劳试验行程	0～200mm
垂直试验空间	1000mm/可定制
计数器容量	9x109次
气弹簧上下固定压盘	Φ50mm自定位锥形结构面
气弹簧调整偏心精度	≯0.5mm
气弹簧疲劳试验工位	1工位～8工位可选/多工位定制
电源电压	～380V±10% 50Hz（须可靠接地）
主电机功率	2kW			5kW

主要配置:

名   称	内    容	备 注
载荷机架	高刚性、高稳定性、精密加载机构、精准定位机构	1台
驱动系统		1套
疲劳试验附具	气弹簧疲劳试验专用夹具及工装	1套
计算机	主流品牌	1台
技术资料	说明书、装箱单、合格证、服务单	1套
气弹簧疲劳试验软件	中文版/可定制英文版	1套

引用标准、文献文件:

GB/T13061-2017商用车空气悬架用空气弹簧技术规范;GB/T20914.1-冲模氮气弹簧通用规格;GB/T20914.2-冲模氮气弹簧附件规格;GB/T20914.3-2019紧凑强力氮气弹簧;GB/T20914.4-等高强力氮气弹簧;GB/T20914.5-2023氮气弹簧安全规范;GB/T33156-2016气弹簧用精密焊接钢管;GB/T39433-2020气弹簧设计计算;GTCC-030-2016铁道客车空气弹簧;HG/T3749-2004铁道车辆用空气弹簧 橡胶囊;HG/T5837～5839-2021发动机电子节温器用橡胶密封阀门、金属骨架发泡橡胶复合密封板和气弹簧用密封圈（2021）[合订本];HG/T5839-2021气弹簧用密封圈;JB/T11563-2013机床圆形空气弹簧减振器;JB/T13755-2020气弹簧用活塞杆技术条件;QB/T2577-橡胶空气弹簧;QC/T207-2021汽车用普通气弹簧;T/WHHLW 73-2023汽车驾驶室空气弹簧高度调节阀技术规范;JB/T7796-2017弹簧拉压试验机;GB/T25750-2010可锁定气弹簧技术条件;GB 25751-压缩气弹簧技术条件;GB/T29525-座椅升降气弹簧技术条件;JB/T10418-气弹簧设计计算;JB/T10591-内燃机气门弹簧技术条件;ISO 11901-3-2014;ISO 11901-4-2014;动车悬挂系统空气弹簧水平大位移循环载荷试验机;橡胶应急弹簧二维刚度疲劳试验机;十工位螺旋弹簧拉压疲劳试验机;涡卷弹簧扭转疲劳试验机;3000kN铁道车辆缓冲器静压试验机;空气弹簧刚度气密性试验机;空气弹簧二维刚度疲劳试验机;ASST-300kN铁路车辆空气弹簧静态刚度试验台;
