Details:

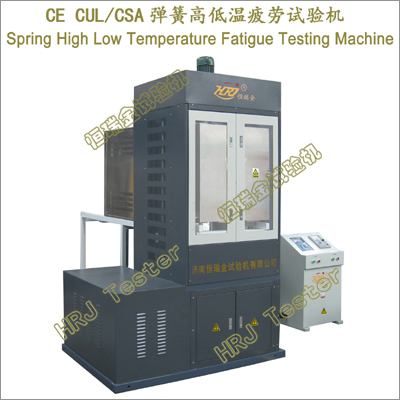

1000N～50000N弹簧高低温疲劳试验机(多工位)(CE CUL/CSA)
1000N～50000N.Spring High Low Temperature Fatigue Testing Machine(More position)(CE CUL/CSA)
→ASF1000/ASF2000/ASF5000/ASF10000/ASF20000/ASF50000系列;1000N～50000N空气弹簧高低温压缩疲劳试验机Air spring High Low Temperature Compression Fatigue Testing Machine(CE CUL/CSA);
→HSF1000/HSF2000/HSF5000/HSF10000/HSF20000/HSF50000系列;1000N～50000N螺旋弹簧高低温拉压疲劳试验机Helical Spring High Low Temperature Tension Compression Fatigue Testing Machine(CE CUL/CSA);
重要功能:
→车辆悬架系统、升降举升系统、轨道车辆、商业汽车、振动设备、机器设备、机械制造、建筑安装、化工管道、精密仪表、航空航天等,空气弹簧(气囊、气缸、避震器/减震器/缓冲器、气胎、橡胶空气弹簧)及空气弹性元件的室温压缩疲劳性能、高低温压缩疲劳性能测试及研究。
→空气弹簧室温压缩疲劳试验、空气弹簧高低温压缩疲劳试验、空气弹簧变形疲劳试验、空气弹簧变形振幅、空气弹簧伸展速度、空气弹簧室温循环寿命试验、空气弹簧高低温环境循环寿命试验。
→螺旋弹簧（拉伸弹簧、压缩弹簧、蝶形弹簧、环形弹簧、截锥涡卷弹簧、冷卷弹簧、热卷弹簧、圆柱形、圆锥形、中凸形和中凹形、减震弹簧、机车悬架弹簧、异形弹簧）及弹性元件的室温拉压疲劳、高低温拉压疲劳性能测试及研究。
→螺旋弹簧室温拉压疲劳试验、螺旋弹簧高低温拉压疲劳试验、螺旋弹簧变形疲劳试验、螺旋弹簧变形振幅、螺旋弹簧伸展速度、螺旋弹簧室温循环寿命试验、螺旋弹簧高低温环境循环寿命试验。
→空气弹簧和螺旋弹簧位移控制、时间控制、频率控制、次数控制,试验过程实时显示。
→设定次数自动停机,试验工位中任一弹簧出现断裂自动停机,并记录试验结果。
→依据GB及ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR等国际标准进行试验和提供检测数据。
依据标准:
→GB/T13061-汽车悬架用空气弹簧 橡胶气囊Air spring for automotive suspension-Rubber bellows;
→GB/T16947-螺旋弹簧疲劳试验规范Helical spring fatigue testing standard;
→TB/T2841-2010铁道车辆空气弹簧Air spring for railway vehicle;
→TB/T2843-机车车辆用橡胶弹性元件通用技术条件General technical specification for elastic parts for railways;
→QB/T2577-橡胶空气弹簧Rubber air springs;
→HG/T3749-铁道车辆用空气弹簧橡胶囊Air spring for railway rolling stock-Rubber bellows;
→JB/T11563-2013机床圆形空气弹簧减振器Vibration-absorbing air spring round-shaped mounting for machine tool;
→BS EN 13597-铁道车辆用橡胶悬挂部件-空气弹簧气囊;
→EN 13913-铁路用橡胶悬挂元件 弹性基础元件;
→JIS E 4710-铁道机车车辆橡胶隔振器通则;
→JIS K 6385-橡胶隔振器试验方法;
→GB/T16947-螺旋弹簧疲劳试验规范Helical spring fatigue testing standard;
→GB/T1973.2小型圆柱螺旋拉伸弹簧尺寸及参数Small cylindrically coiled tension spring dimensions and parameter;
→GB/T1973.3小型圆柱螺旋压缩弹簧尺寸及参数Small cylindrically coiled compression spring dimensions and parameters;
→GB/T1358-圆柱螺旋弹簧尺寸系列Helical spring seriate sizes;
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→高刚性、高稳定性的弹簧载荷承载机架;机架尺寸可定制。
→高速率、低振动、免维护、静音型调速系统。
→电路板采用光电隔离设计,抗干扰能力强。
→精密加载机构,保证各工位荷载均匀,平稳运行。
→弹簧预调节机构、精准定位机构等。
→HRJ-Test微电脑弹簧疲劳测控系统,多通道、多功能、易操控,全数字自动采集处理,自动计算,并显示相应的试验结果;配备微型打印机,可打印输出实验结果。
→嵌入式高性能单片CPU控制器;点阵式液晶;全中文操作显示;多按键操作;参数设置自动记忆、开机自动接续试验、前置拾取。
→单工位、双工位、四工位、多工位分别显示;同步快速试验;试验数据多窗口显示;温度控制显示;报警提示。
→弹簧疲劳同步快速试验;自动复位。
→弹簧疲劳试验数据多窗口显示。
→弹簧疲劳试验温度控制显示;报警提示。
→操作提示和向导功能。
→试验结束自动停止,智能、高效、快捷。
→多重保护功能:弹簧试验力过载保护;弹簧疲劳断裂保护;过流过压保护;试验结束自动保护等。
重要参数:
|
1000N～50000N弹簧高低温疲劳试验机(单工位.双工位.四工位.多工位)(CE CUL/CSA)
1000N～50000N.Spring High Low Temperature Fatigue Testing Machine(More position) |
|
最大试验力 |
±1000N/±2000N |
±5000N/±10000N |
±20000N |
±50000N |
|
频 率 |
0.5～5Hz |
|
振 幅 |
0～±50mm |
|
行 程 |
0～100mm可调 / 可定制 |
|
计数器容量 |
9x109次 |
|
弹簧直径 |
外径 <= Ф90mm |
外径 <= Ф150mm |
|
弹簧自由长度 |
<= 160mm |
<= 390mm |
|
垂直试验空间 |
<= 200mm /可定制 |
<= 450mm/可定制 |
|
工作台尺寸 |
依据弹簧尺寸定制 |
|
弹簧工位 |
单工位、双工位、四工位;/可扩展 |
|
高低温环境试验箱 |
|
温控范围 |
-50°C～200°C;/可定制 |
|
温控精度 |
<= ±1° |
|
温控均匀度 |
<= ±2° |
|
温控波动度 |
<= ±0.5° |
|
环境试验箱尺寸 |
依据弹簧尺寸定制 |
|
电源电压 |
～380V±10% 50Hz（须可靠接地） |
|
机器功率 |
≈3kW |
≈7.5kW |
≈11kW |
≈15kW |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
高刚性、高稳定性、精密加载机构、精准定位机构 |
1台 |
|
驱动系统 |
|
1套 |
|
弹簧疲劳测控系统 |
HRJ-Test微电脑测控系统,多通道、多功能、易操控;
中文版/可定制英文版 |
1套 |
|
弹簧疲劳试验附具 |
|
1套 |
|
操控柜 |
|
1台 |
|
高低温环境试验箱 |
|
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
产品扩展:微机控制弹簧高低温疲劳试验机系列
→ASFW1000/ASFW2000/ASFW5000/ASFW10000/ASFW20000/ASFW50000系列;1000N～50000N微机控制空气弹簧高低温压缩疲劳试验机(多工位)(CE CUL/CSA);Computer Control Air spring High Low Temperature Compression Fatigue Testing Machine(More position)(CE CUL/CSA);
→HSFW1000/HSFW2000/HSFW5000/HSFW10000/HSFW20000/HSFW50000系列;1000N～50000N微机控制螺旋弹簧高低温拉压疲劳试验机(多工位)(CE CUL/CSA);Computer Control Helical Spring High Low Temperature Tension Compression Fatigue Testing Machine(More position)(CE CUL/CSA);
→计算机控制,动态载荷测试、动态变形测试、合格与不合格自动判断
→计算机实时显示载荷－时间,载荷－剩余高度,载荷－变形,时间-变形等弹簧特性试验曲线。
→计算机实现试验力控制,位移控制,时间控制,频率控制,次数控制,试验过程中实时显示各工位弹簧载荷-时间试验曲线,弹簧变形-时间衰减试验曲线。
→测力传感器精准测力、弹簧试验力控制、弹簧位移控制、弹簧变形控制、弹簧试验力、弹簧剩余高度、弹簧拉伸长度、弹簧变形量、弹簧自由高度、弹簧刚度、弹簧伸展力、弹簧压缩力、弹簧定变形试验、弹簧循环试验;
→可选标准机柜(计算机、测控系统一体化集成);
→可选旋转式计算机操控系统Computer Control System(CCS);
→可选触屏操控系统(Touch Screen System);
产品更新升级说明:
→HSF1000/HSF2000/HSF5000/HSF10000/HSF20000/HSF50000螺旋弹簧高低温拉压疲劳试验机系列:为TPJ1000N～50000N微机控制弹簧疲劳试验机(双工位.三工位.四工位.多工位)更新换代升级版,替代原TPJ系列产品。
→HSF1000/HSF2000/HSF5000/HSF10000/HSF20000/HSF50000-2系列;1000N～50000N双工位螺旋弹簧高低温拉压疲劳试验机Two position Helical Spring High Low Temperature Tension Compression Fatigue Testing Machine;
→HSF1000/HSF2000/HSF5000/HSF10000/HSF20000/HSF50000-3系列;1000N～50000N三工位螺旋弹簧高低温拉压疲劳试验机Three position Helical Spring High Low Temperature Tension Compression Fatigue Testing Machine;
→HSF1000/HSF2000/HSF5000/HSF10000/HSF20000/HSF50000-4系列;1000N～50000N四工位螺旋弹簧高低温拉压疲劳试验机Four position Helical Spring High Low Temperature Tension Compression Fatigue Testing Machine;
→HSF1000/HSF2000/HSF5000/HSF10000/HSF20000/HSF50000-M系列;1000N～50000N多工位螺旋弹簧高低温拉压疲劳试验机More position Helical Spring High Low Temperature Tension Compression Fatigue Testing Machine;
|
