钢筋弯曲试验机

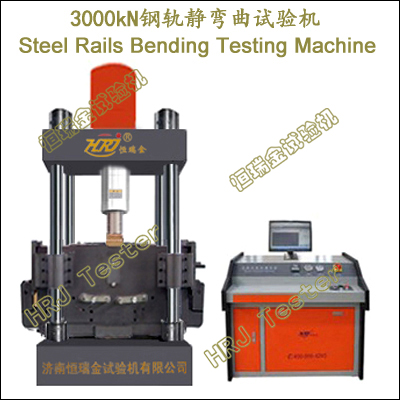

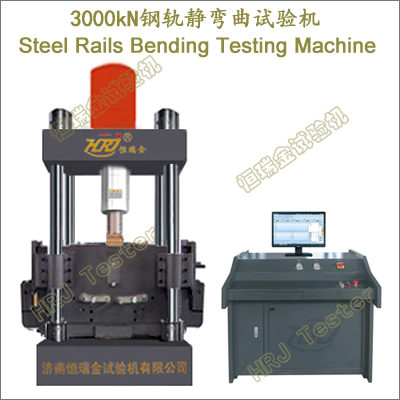

3000kN 微机控制钢轨静弯试验机

Details:
SRBT3000.微机控制钢轨静弯试验机;
3000kN.Steel Rails Bending Testing Machine;

重要功能:
→用于铁路焊接用闪光焊接钢轨、铝热焊接钢轨、气压焊接钢轨等进行静弯试验,测试钢轨焊接接头最大承载力、破坏试验力、挠度变形等力学性能。
→高速铁路用钢轨、轻型钢轨、重型钢轨、特重型钢轨、特种钢轨等焊接接头最大承载力、破坏试验力、挠度变形等力学性能测试及研究。
→普通含锰钢轨、含铜普碳钢钢轨、高硅含铜钢钢轨、铜轨、锰轨、硅轨等焊接接头最大承载力、破坏试验力、挠度变形等力学性能测试及研究。
→50kg/m钢轨静弯试验,60kg/m钢轨静弯试验,75kg/m钢轨静弯试验;
→英标BS系列(有90A,80A,75A,75R,60A等)、德标DIN系列、国际铁路联盟UIC系列、美标ASCE系列、日标JIS系列硅轨等焊接接头最大承载力、破坏试验力、挠度变形等力学性能测试及研究。
→精密的自动控制和数据采集系统,实现了数据采集和控制过程的全数字化调整。
→具有载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→根据GB及ISO、JIS、ASTM、DIN、BS等国际标准进行试验和提供检测数据。
→自动测试完成:钢轨静弯最大载荷力、挠度变形量。

依据标准:
→TB/T1632.1-2014钢轨焊接第1部分:通用技术条件Welding of rails Part 1 :General specification
→TB/T1632.2-2014 钢轨焊接 第2部分:闪光焊接Welding of rails Part 2:Flash butt welding;
→TB/T1632.3-2014 钢轨焊接 第3部分:铝热焊接Welding of rails Part 3:Thermit welding;
→TB/T1632.4-2014 钢轨焊接 第4部分:气压焊接Welding of rails Part 3:Gas pressure welding;
→TB/T2344-2012,43kg/m~75kg/m钢轨订货技术条件Technical specifications for the procurement of 43kg/m~75kg/m rails;
→TB/T3276-2011高速铁路用钢轨 Rails for high speed railway;
→Q/CR9204-2015铁路建设项目工程试验室管理标准Standard for Engineering Laboratory Management of Railway Construction Project;

重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→高刚性、高稳定性的四柱载荷机架,刚度大、强度高,变形小。
→特制防护箱,高强度、抗冲击,全方位围护钢轨试件,安全可靠。
→垂向压头,滑动导向,无偏载、无阻隔、运行滑畅、保证测试结果准确。
→高精度测力传感器,线性宽,稳定性好,保证载荷的测力精度。
→双控双向液压油缸,大行程、高速运行、快速试验、高频响应、快速返回。
→静音型油源泵站系统,自带冷却系统,保证油温不会升高,适于长期连续工作。
→创新的HRJ液压过滤净油技术:电动油泵循环过滤、避免伺服阀阻塞,液压油长期循环使用。
→电路板采用光电隔离设计,具有抗干扰能力强的特点。
→全数字闭环、多通道、多功能、易操控的HRJ-Test测控软件;多种标准方法(国标、英标、美标、德标、澳标、日标、意标、俄标、欧标/GB、ISO、JIS、ASTM、DIN、BS、EN)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、设定、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:油缸限位保护;液压系统过载溢流保护;试验力过载保护;过流、过压保护;试样破损安全保护;操作提示向导保护;试验结束自动保护等。

重要参数:
SRBT3000.微机控制钢轨静弯试验机;
3000kN.Steel Rails Bending Testing Machine;
1
最大试验力
3000kN
2
试验力示值相对误差
<= 示值的±0.5%
3
试验力测量范围
2%~100%F.S
4
试验力分辨力
1/±300000
5
等速应力控制范围
2~60 N/mm2 - S-1
6
应力速率误差
<= ±5%
7
等速应变控制范围
0.00025/s~0.0025/s
8
应变速率误差
<= ±5%
9
位移分辨力
0.01mm
10
加载速度
600N/s~80kN/s;0.7mm/s~1.2mm/s;计算机自动控制显示
11
活塞有效试验行程
≥250mm
12
静弯支座
圆弧半径R=100mm±5mm,中心距离1000mm±5mm.
13
静弯压头
圆弧半径R=300mm±5mm,宽度75mm;压头硬度HRC50~55
14
四立柱跨度(LW)
1100x610mm
15
机架结构
四柱、油缸上置、滑动导向、高刚性、高稳定性
16
电源电压
~380V±10% 50Hz(须可靠接地)
17
机器功率
4.5kW
18
载荷机架尺寸(LWH)
≈1600x1000x2400mm
19
油源系统(LWH)
1130x720x940mm
20
机器重量
≈5100kg

主要配置:
名   称
内    容
备   注
载荷机架
四柱、油缸上置、滑动导向、高刚性、高稳定性
1台
油源系统
国际主流
1套
测控系统
全数字闭环、多通道
1套
测力传感器
精度0.03%
1支
位移传感器
0.01mm
1只
静弯支座

1套
静弯压头

1只
特制防护箱
高强度、抗冲击
1套
计算机
主流品牌
1台
随机工具

1套
技术资料
说明书、装箱单、合格证、服务单
1套
钢轨静弯试验软件
中文版/可定制英文版
1套

产品扩展:
→钢轨疲劳试验机Steel Rails Fatigue Testing Machine;
→钢轨拉伸试验机Steel Rails Tensile Testing Machine;
→钢轨冲击试验机Steel Rails Impact Testing Machine;
