JYE,JAW 井盖水箅压力试验机

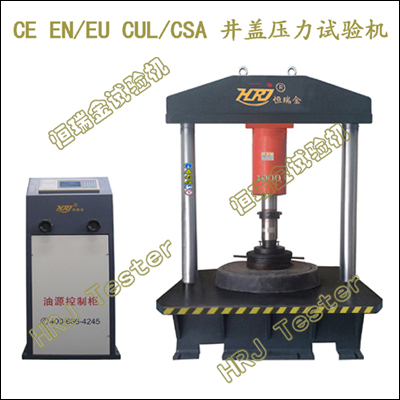

JYS系列600kN1000kN1500kN数显式井盖压力试验机

Details:
JYS系列;600kN/1000kN/1500kN数显式井盖压力试验机(CE CUL/CSA EN124/EN1433)
600kN/1000kN/1500kN.Manhole Cover Compression Testing Machine(CE CUL/CSA EN124/EN1433)
→井盖压力试验Manhole Cover Compression Testing;
→JYS-600;600kN数显式井盖压力试验机(CE CUL/CSA EN124/EN1433);
→JYS-1000;1000kN数显式井盖压力试验机(CE CUL/CSA EN124/EN1433);
→JYS-1500;1500kN数显式井盖压力试验机(CE CUL/CSA EN124/EN1433);
重要功能:
→各类型检查井盖、沟盖板、人孔盖、水篦排、排水板、钢格板、格栅及框架等进行静态抗压力测试及研究。
→各类型检查井盖、沟盖板、人孔盖、水篦排、格栅及框架承载能力试验、井盖残留变形试验。
→井盖载荷试验、井盖位移变形测试。
→井盖裂缝载荷试验、井盖破坏载荷试验、井盖残余变形检测、井盖裂缝宽度检测(选配)。
→金属井盖、铸铁井盖、铸钢井盖、轧制钢井盖、铝合金井盖、钢纤维混凝土井盖、SMC复合材料井盖、再生树脂复合材料井盖、聚合物基复合材料井盖、有机复合井盖、无机复合井盖、重型井盖、普通型井盖、轻型井盖、A级检查井盖、B级检查井盖、C级检查井盖、D级检查井盖、圆形井盖、方形井盖、无机玻璃钢井盖、BMC模塑料井盖、聚丙烯(PP)井盖、聚乙烯(PE)井盖、氯乙烯(PVC-U)井盖、雨水篦子、GM沟盖板、GT沟盖板、下水道盖板、人孔盖板、非人孔盖板、水箅盖、水表箱体、大型特殊井盖等静态抗压力性能测试及研究。
→镀锌钢格板、防滑钢格板、密型钢格板、平面钢格板、重型钢格板、不锈钢钢格板、插接钢格板、齿型钢格板、地沟沟盖板、复合钢格板、楼梯踏步板、格栅钢格板、仿高跟鞋型钢格板、金属格栏栅、玻璃增强塑料(GRP)敞口条形栅栏、中固体板、冷成型金属厚板载荷承载力测试及研究
→安装在绿化带、人行道、机动车道、非机动车道、停车场、码头、机场跑道、高速公路、生活小区、园林、商场、学校、体育场、工厂建设、沟渠、地下设施(自来水、排水、电信、电力、燃气、热力、消火栓、阀门、环境卫生)等区域,各类型井盖、盖板、水篦排、水沟盖、人孔盖、水表箱体、大型特殊井盖制品进行静态抗压力性能测试及研究。
→满足BS EN124、EN1433、ISO、JIS、ASTM、DIN、NF、AS、NBR、IEC、GOST、GB、GJB、CNS。
依据标准:
→BS EN 124:2015车辆和行人道区域的排水沟盖和人孔盖设计要求、型号试验、标志、质量控制 Gully tops and manhole tops for vehicular and pedestrian areas;
→Part1: Definitions, classification , general principles of design, performance requirements and test methods;
→Part2: Gully tops and manhole tops made of cast iron;
→Part3: Gully tops and manhole tops made of steel or aluminium alloys;
→Part4: Gully tops and manhole tops made of steel reinforced concrete;
→Part5: Gully tops and manhole tops made of composite materials;
→Part6: Gully tops and manhole tops made of polypropylene (PP), polyethylene (PE) or unplasticized poly (vinyl chloride) (PVC-U);
→EN 1433-2002 Drainage channels for vehicular and pedestrian areas. classification, design and testing requirements, marking and evaluation of conformity;
→EN1433 A15;EN1433 B125;EN1433 C250;EN1433 D400;EN1433 E600;EN1433 F900;
→CNS 10841-L型侧沟用阴井盖Gully Grating;
→GB/T23858-2009检查井盖Manhole cover;
→GB/T26537-2011钢纤维混凝土检查井盖Steel fiber reinforced concrete manhole cover;
→JC/T948-钢纤维混凝土水箅盖Steel fiber reinforced concrete water outlet cover;
→JC 889-钢纤维混凝土检查井盖Steel fiber reinforced concrete checking well cover;
→CJ/T211-聚合物基复合材料检查井盖Inspection manhole hid made of polymer matrix composites;
→CJ/T212-聚合物基复合材料水箅Water grate made of polymer matrix composites;
→CJ/T327-球墨铸铁复合树脂检查井盖Spheroidal graphite cast iron composite resin manhole cover;
→CJ/T328-球墨铸铁复合树脂水箅Spheroidal graphite cast iron composite resin water grate;
→JC/T1009-玻璃纤维增强塑料复合检查井盖Glass fiber reinforced composite inspection well lid;
→CJ/T511-2017铸铁检查井盖Cast iron manhole cover;
→CJ/T121-再生树脂复合材料检查井盖Composite material inspection well lid of regenerated resin;
→CJ/T130-再生树脂复合材料水箅Composite material water grate of regenerated resins;
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→高刚性、高稳定性、无振动冲击、流线型双柱载荷机架,刚度大、强度高。
→宽阔的井盖试验区域(LW)1400x1500mm;方便试件装卸,稳定性好。
→双控双向液压油缸,大行程、高速运行、快速试验、高频响应、快速返回。
→静音型油源泵站系统,自带冷却系统,保证油温不会升高,适于长期连续工作。
→创新的HRJ液压过滤净油技术:电动油泵循环过滤、避免伺服阀阻塞,液压油长期循环使用。
→移动式残留变形测量装置,满足各类型井盖、沟盖板、人孔盖、水篦排,满足不同尺寸规格,精密准确。
→多种完善的垫块规格,适用于各类型不同尺寸规格井盖、沟盖板、人孔盖、水篦排
→高精度测力传感器,线性宽,稳定性好,保证载荷的测力精度。
→电路板采用光电隔离设计,抗干扰能力强。
→载荷手动控制,试验力、位移自动采集、处理、分析、存储及显示。
→HRJ-Test微电脑测控系统,试验力、峰值、变形、位移的实时控制、显示,读数直观,曲线大小自动调整;坐标满度自动调节。
→数据自动采集、处理、分析,试验结果以直观的文字、图形方式进行显示、保存及打印,可按编号方便的查询。
→采用汉字显示多层菜单结构,功能强大,操作方便,具有提示和向导功能。
→标准模块;权限管理模块、试验模块、控制模块、查询模块、输出模块等。
→多种标准方法(国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。
→网络数据库管理,可与多家联网公司直联。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:油缸限位保护;液压系统过载溢流保护;试验力过载保护;过流、过压保护;试样破损安全保护;操作提示向导保护;试验结束自动保护等。
重要参数:

JYS系列;600kN/1000kN/1500kN数显式井盖压力试验机(CE CUL/CSA EN124/EN1433)
600kN/1000kN/1500kN.Manhole Cover Compression Testing Machine
1
最大试验力
600kN/1000kN
1500kN
2
试验力示值相对误差
<= ±1%
3
试验力测量范围
1%~100%F.S
4
试验力分辨力
1/±200000F.S
5
应力控制范围
2~60 N/mm2 - S-1
6
加荷速率
0.02%~2%FS/s;手动控制,微电脑显示
7
活塞行程
0~200mm
8
变形测量范围
0~350mm
9
残留变形测量
0.001mm
10
井盖压缩试验空间(H)
0~350mm
11
井盖试验区距离地面高度
≈450mm
12
刚性垫块
Φ250x40mm;Φ356x40mm
13
井盖试验区域(LW)
1200x1400mm
1400x1500mm
14
载荷机架尺寸(LWH)
≈1500x1400x2050mm
≈1600x1500x2200mm
15
油源控制柜尺寸(LWH)
≈700x600x1200mm
16
载荷机架结构
双柱、油缸上置、大型工作台、高刚性、高稳定性
17
电源电压
~380V±10% 50Hz(须可靠接地)
18
机器功率
≈2.2kW
≈3.0kW
19
机器重量
≈3300kg
≈4200kg

主要配置:

名   称
内    容
备  注
载荷机架
双柱、油缸上置、大型工作台、高刚性、高稳定性、流线型
1台
油源系统

1套
测控系统
HRJ-Test微电脑测控系统,多通道、多功能、易操控;
中文版/可定制英文版
1套
测力传感器

1支
位移传感器

1只
残留变形测量

1套
刚性垫块

1套
橡胶垫片

1块
技术资料
说明书、装箱单、合格证、服务单
1套

井盖压力试验刚性垫块/附具扩展:
→圆形刚性垫块Φ75x40mm;Φ250x40mm;Φ356x40mm;
→圆形刚性垫块Φ140x20mm;Φ200x20mm;Φ300x20mm;
→矩形刚性垫块:250x75x40mm;250x150x40mm;
→矩形刚性垫块:200x200x40mm;350x260x40mm;
→矩形刚性垫块:300x400x40mm;300x200x40mm;
→矩形刚性垫块:200x500x40mm;200x250x40mm;
→矩形刚性垫块(2块以上多块组合型井盖*沟盖板):500x200x50mm;
功能扩展:金属、非金属材料、建筑材料等试件抗压强度、抗弯强度性能测试及研究。
产品扩展:
→600kN/1000kN/1500kN电液伺服井盖压力试验机Manhole Cover Compression Testing Machine;
