Details:

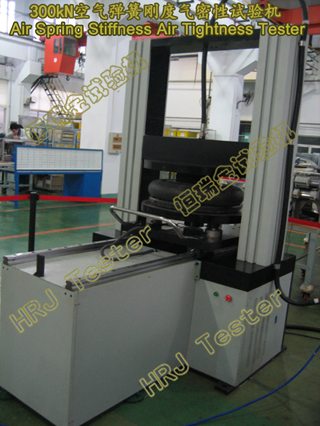

ASR-300,300kN空气弹簧刚度气密性试验机Air spring Stiffness Air Tightness Testing Machine(CE/EN/EU)
重要功能:
→用于铁道客车、动车组、地铁、城轨、单轨、磁悬浮等轨道车辆使用的空气弹簧刚度性能测试及研究。
→空气弹簧垂向载荷、垂向变形、垂向刚度、垂向载荷循环等性能进行测试及研究。
→空气弹簧辅助弹簧刚度性能测试及研究。
→空气弹簧气密性测试及研究。
→大曲囊式胶囊、小曲囊式胶囊、双曲囊式胶囊、腰带式胶囊、约束膜式胶囊、平板式橡胶堆辅助弹簧、沙漏式橡胶堆辅助弹簧、锥形橡胶堆辅助弹簧、【锥形橡胶堆+平板橡胶堆】辅助弹簧等性能进行测试及研究。
→中国中车、CRH380系列高速动车组（中国铁路高速列车）、和谐号动车组、轨道车辆、铁道客车、地铁轻轨列车、磁悬浮列车、公共汽车、大型巴士汽车及其他商用车辆、建筑物基座、工业机器设备基座用空气弹簧、轴箱弹簧性能测试及研究。
重要试验:
→空气弹簧气密性测试Air spring Air Tightness Test;
→300kN空气弹簧垂向刚度试验Air spring Vertical Stiffness Test;
→空气弹簧荷载内压试验Air spring Load Internal Pressure Test;
→300kN辅助弹簧垂向刚度试验Auxiliary spring Vertical Stiffness Test;
→空气弹簧系统压缩高测试Air spring pressure height Test;
→空气弹簧静态刚度-幅值曲线、静态刚度-载荷曲线、名义刚度值、刚度上极限值、刚度下极限值;
→空气弹簧垂向载荷-垂向位移曲线、垂向振幅、垂向载荷、位移上限值、位移下限值;
→空气弹簧压力载荷稳定性、空气弹簧安装高度、气囊内部压力、附加气室容积;
→辅助弹簧载荷-位移特性曲线、辅助弹簧垂向刚度;
→空气弹簧极限变形试验;
依据标准:
→TB/T2841-2010铁道车辆空气弹簧Air spring for railway vehicle;
→TB/T2843-2015机车车辆用橡胶弹性元件通用技术条件General technical specification for elastic parts for railways;
→HG/T3749-铁道车辆用空气弹簧橡胶囊Air spring for railway rolling stock-Rubber bellows;
→QB/T2577-橡胶空气弹簧Rubber air springs;
→GB/T13061-汽车悬架用空气弹簧橡胶气囊Air spring for automotive suspension-Rubber bellows;
→BS EN 13597-铁道车辆用橡胶悬挂部件-空气弹簧气囊;
→BS EN 13913-铁道车辆用橡胶悬挂元件 橡胶金属件;
→JIS E 4710-铁道机车车辆橡胶隔振器通则;
→JIS E 4206-铁道车辆用弹簧装置;
→JIS K 6385-橡胶隔振器试验方法;
重要特点:
→300kN空气弹簧刚度气密性试验机由垂向载荷系统、测控系统、气压系统、操控台、安全防护系统等组成。
→精密无间隙滚珠丝杠、大跨度、高刚性、高稳定性的载荷承载机架。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→多支高精度测力传感器并联输出,线性宽,稳定性好,保证载荷的测力精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→内置以太网接口。
→电路板采用光电隔离设计,抗干扰能力强。
→宽泛的测试速度0.001～600mm/min内任意选择（可定制高速试验机0.001～2000mm/min）。
→全数字闭环、多通道、多功能、易操作的HRJ-Test 测控软件。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→多种标准方法（国标、英标、美标、德标、澳标、日标、意标、俄标、欧标/GB、ISO、JIS、ASTM、DIN、BS、EN)。
→电路板采用光电隔离设计,具有抗干扰能力强的特点。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并打印。
→网络数据库管理。
→多重保护功能:试验力过载保护;过流、过压保护;试样破断时安全保护;操作提示向导保护;试验结束自动保护等
重要参数:
|
ASR-300kN;300kN空气弹簧刚度气密性试验机(CE/EN/EU) |
|
1 |
最大载荷试验力 |
300kN |
|
2 |
载荷机架刚度 |
300kN/ <= 0.05mm |
|
3 |
试验机准确度 |
0.5级 |
|
4 |
载荷测量范围 |
0.4%～100%FS |
|
5 |
示值相对误差 |
±0.5%（0.5级） |
|
6 |
试验力分辨力 |
1/±300000F.S（全程分辨力不变） |
|
7 |
位移、变形分辨力 |
0.01mm; |
|
8 |
载荷加载速率 |
0.001～600mm/min |
|
9 |
速率控制精度 |
速率＜0.01mm/min时,设定值的±1.0%以内;
速率≥0.01mm/min时,设定值的±0.2%以内 |
|
10 |
加载方式 |
微机自动控制 |
|
11 |
垂向压缩测试空间 |
0～800mm / 可定制 |
|
12 |
横向有效试验跨度 |
900mm /可定制 |
|
13 |
刚度载荷压板 |
Φ800mm,多组同心圆刻线/可定制 |
|
14 |
上压盘气室 |
Φ100mm /可定制 |
|
15 |
管路系统压力 |
≥1.5MPa |
|
16 |
充气方式 |
上充气 |
|
17 |
送样小车 |
承载力≥10t |
|
18 |
电源电压 |
～380V±10% 50Hz（须可靠接地） |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
门式,高刚性、高稳定性、大跨度 |
1台 |
|
驱动系统 |
进口交流伺服电机及伺服器 |
1套 |
|
测控系统 |
HRJ-Test全数字闭环、多通道、多功能、易操控 |
1套 |
|
测力传感器 |
|
多支 |
|
位移传感器 |
|
1支 |
|
手持控制器 |
|
1只 |
|
载荷压板 |
高刚性 |
1套 |
|
连接管路 |
|
1套 |
|
操控台 |
|
1台 |
|
计算机 |
主流品牌 |
1台 |
|
随机工具 |
|
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
试验机软件 |
中文版/可定制英文版 |
1套 |
|
气 源 |
自备、或选配 |
|
|
