Details:

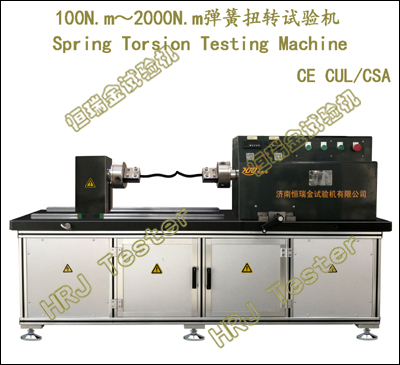

100N.m～2000N.m.Computer Control Spring Torsion Testing Machine(CE CUL/CSA)
TNW系列;100N.m/200N.m/300N.m/500N.m/1000N.m/2000N.m微机控制弹簧扭转试验机(CE CUL/CSA)
→TNW-100N.m微机控制弹簧扭转试验机Computer Control Spring Torsion Testing Machine;
→TNW-200N.m微机控制弹簧扭转试验机Computer Control Spring Torsion Testing Machine;
→TNW-300N.m微机控制弹簧扭转试验机Computer Control Spring Torsion Testing Machine;
→TNW-500N.m微机控制弹簧扭转试验机Computer Control Spring Torsion Testing Machine;
→TNW-1000N.m微机控制弹簧扭转试验机Computer Control Spring Torsion Testing Machine;
→TNW-2000N.m微机控制弹簧扭转试验机Computer Control Spring Torsion Testing Machine;
重要功能:
→弹簧、弹性元件的扭矩T、扭转角度θ、扭转刚度测试及研究。
→各种螺旋弹簧、气门弹簧、悬架弹簧、膜片弹簧、减震弹簧、液压弹簧、油泵弹簧、碟形弹簧、高温弹簧、卡簧、拉簧、扭簧、压簧、涡卷簧、异性弹簧扭转性能测试及研究。
→圆柱形、圆锥形、中凸形和中凹形、非圆形弹簧等弹性元件扭转性能测试及研究。
→金属材料、非金属材料、复合材料和构件等扭转性能测试及研究。
→金属与金属粘结层、金属与非金属粘结层、螺栓、阀门、工具扳手、软质材料、复合材料、丝材等扭转性能测试及研究。
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→高刚性、高稳定性、无振动冲击、流线型卧式载荷机架,机架尺寸可定制。
→高精度对称性扭矩传感器,线性宽,稳定性好,保证扭矩载荷的测试精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→内置以太网接口;即停即行功能;操作灵活、随意切换。
→电路板采用光电隔离设计,抗干扰能力强。
→拥有多种完善的试验夹具,快速更换;可选环境系统和应变式扭转计。
→宽泛的扭转测试速度,0°～1080°/min内任意选择。
→内置式全数字闭环、多通道、多功能、易操控的HRJ-Test弹簧扭转试验测控软件;多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。
→扭矩载荷自动控制、自动保持、循环控制及自编程控制等多种控制方式。
→扭矩和扭转角自动跟踪测量,实时显示试验曲线、扭矩值、扭转角、扭转速度。
→试验过程的自动控制,扭矩、扭转角度全闭环控制、显示,全键盘输入操作和控制模式智能设置系统。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历,曲线可自由放大和缩小。
→多曲线同时显示(扭矩-时间曲线、扭矩-扭角曲线、角度-时间曲线等）,坐标自设,满度自调节。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块:权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→操作提示和向导功能。
→网络数据库管理,可与多家联网公司直联。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:扭矩力过载保护;过流过压保护;试样破断时安全保护;紧急停机保护;试验结束自动保护等。
重要参数:
|
TNW系列;100N.m～2000N.m微机控制弹簧扭转试验机(CE CUL/CSA)
100N.m/200N.m/500N.m/1000N.m/2000N.m.Computer Control Spring Torsion Testing Machine |
|
1 |
弹簧扭转最大扭矩 |
±100N.m/±200 N.m |
±300N.m～±1000N.m |
±2000N.m |
|
2 |
扭矩测量范围 |
2%～100%F.S |
|
3 |
扭矩分辨力 |
1/±200000F.S |
1/±300000F.S |
|
4 |
扭矩示值相对误差 |
<= ±1%; <= ±0.5% |
|
5 |
扭矩扭转角测量范围 |
0°～∞ |
|
6 |
扭转角分辨力 |
0.01°/ 可定制0.0001° |
|
7 |
扭转试验速度 |
0°～1080°/min |
|
8 |
扭转速度相对误差 |
设定值的±1%以内 |
|
9 |
夹头间移动距离 |
0～300mm |
0～600mm |
0～700mm |
|
10 |
两夹头同轴度 |
<= ￠0.2mm |
|
11 |
试验机主轴中心高度 |
170mm |
170mm |
230mm |
|
12 |
设备功率 |
≈0.4kW |
≈0.75kW |
≈1.5kW |
|
13 |
载荷机架尺寸(LWH) |
≈900x320x1100mm |
≈1630x600x1100mm |
≈1800x660x1150mm |
|
14 |
机器重量 |
≈400kg |
≈700kg |
≈900kg |
|
15 |
电源电压（须可靠接地） |
～220V±10%;50Hz |
|
16 |
扭转试验附具 |
弹簧扭转试验特制专用 |
|
|
|
|
|
|
主要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
高刚性、高稳定性、无振动冲击、流线型卧式载荷承载机架 |
1台 |
|
驱动系统 |
进口交流伺服调速电机及驱动器 |
1套 |
|
测控系统 |
HRJ-Test全数字闭环、多通道、多功能、易操控 |
1套 |
|
高精度扭矩传感器 |
|
1支 |
|
扭转试验夹具 |
弹簧扭转试验特制专用 |
1套 |
|
计量标定附件 |
检定杠杆、砝码托盘 |
1套 |
|
计算机 |
主流品牌 |
1台 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
弹簧扭转试验软件 |
中文版/可定制英文版 |
1套 |
功能扩展:
→高精度扭转计,扭角分辨力为0.0001°;
→扭转高低温环境试验系统;
→动态扭矩疲劳试验测试,频率 <= 2Hz;
→可选标准机柜(计算机、测控系统一体化集成);
→可选旋转式计算机操控系统Computer Control System(CCS);
→可选触屏操控系统Touch Screen System(TSS);
产品扩展:
→0.5N.m～200N.m扭矩试验机Torsion Testing Machine(CE CUL/CSA);
→100N.m～2000N.m材料扭转试验机Torsion Testing Machine(CE CUL/CSA);
→3000N.m～80000N.m扭转试验机Material Torsion Testing Machine(CE CUL/CSA);
→3000N.m～50000N.m高强螺栓连接副扭矩系数试验机High strength Bolt Connection Pair Coefficient of Torsion Testing Machine (CE CUL/CSA);
→5000N.m～80000N.m汽车传动轴扭转试验机Axle Torsion fatigue Testing Machine(CE CUL/CSA);
→5000N.m～80000N.m汽车半轴扭转试验机Driver Shaft Torsion fatigue Testing Machine(CE CUL/CSA);
→10N.m/20N.m/50N.m/100N.m/200N.m/500N.m/1000N.m/2000N.m五金工具扭转疲劳试验机Hardware Tool Torsion Fatigue Testing Machine(CE CUL/CSA);
→200N.m/500N.m/1000N.m/2000N.m碳纤维管扭转试验机Carbon Fiber Tube Torsion Testing Machine;
→50N.m/100N.m/200N.m/500N.m万向节扭转疲劳试验机Universal joint Torsion Fatigue Testing Machine(CE CUL/CSA)
→50N.m/100N.m/200N.m/500N.m树脂锚杆杆体扭转试验机Resin anchor bolts Torsion Testing Machine(CE CUL/CSA);
→100N.m 光缆接头盒连接器扭转弯曲疲劳试验机(CE CUL/CSA);→0.5N.m/1N.m/2N.m/5N.m/10N.m/20N.m/50N.m/100N.m/200N.m接骨螺钉扭矩试验机Bone screw Torsion Testing Machine(CE CUL/CSA);
|
