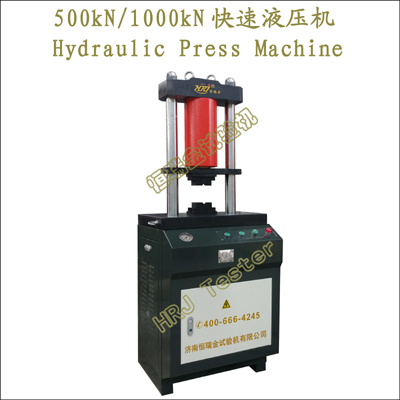

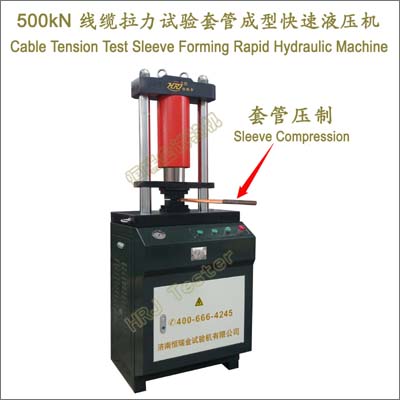

500kN线缆拉力试验套管成型快速液压机
Cable Tension Test Sleeve Forming Rapid Hydraulic Machine

功能参数:
→500kN/1000kN线缆拉力试验套管成型快速液压机,用于电线电缆拉力试验两端夹持用套管压制成型,保证拉力试验过程中夹持力足够大,电线电缆不产生滑移和夹持受损,保证线缆拉力测试准确度。
→500kN/1000kN线缆拉力试验套管成型快速液压机,适用于合钢芯铝绞线拉力、硬铜绞线硬铝绞线铝合金绞线拉力、电力机车线拉力、信息传输复合线缆拉力、架空裸单线裸绞线拉力、低压中压高压电力电缆拉力、绝缘电缆控制电缆特种电缆拉力。
→500kN/1000kN线缆拉力试验套管成型快速液压机,满足截面积1000mm2-800mm2电线电缆拉力试验。
→增加工装附具,可用于电力电缆导管压制、裁切冲片落料、金属挤压成型、薄板拉伸弯压,零部件装配拆卸校直校正,压印压痕调弯整形压延冲孔,粉末成型压装,可塑性材料压制成型。
→线缆拉力试验套管成型快速液压机荷载500kN（可定制1000kN）。
→线缆拉力试验套管成型快速液压机系统压力40MPa。
→线缆拉力试验套管成型快速液压机压制速度150mm/min。
→线缆拉力试验套管成型快速液压机液压缸行程0～300mm。
→线缆拉力试验套管成型快速液压机模具空间＞150mm。
→点动按钮控制快速上升、快速下降。
→线缆拉力试验套管成型模具,高强度材料精密制作,多种规格可供选择。
→套管成型快速液压机长宽高LWH≈700x650x1800mm,WT≈700kg。
→电源电压及功率～380V±10% 50Hz（须可靠接地）,≈3.0kW;

引用标准、文献文件:
DL/T802.1-2023电力电缆导管技术条件总则;DL/T802.10-涂塑钢质电缆导管;DL/T802.2-玻璃纤维增强塑料电缆导管;DL/T802.3-2023实壁类塑料电缆导管;DL/T802.4-2023波纹类塑料电缆导管;DL/T802.5-纤维水泥电缆导管;DL/T802.7-2023非开挖用塑料电缆导管;DL/T802.8-2023塑钢复合电缆导管;DL/T802.9-高强度聚氯乙烯塑料电缆导管;GB/T246-金属材料管压扁试验方法;GB/T18033-无缝铜水管铜气管;GB/T3091-2025低压流体输送用焊接钢管;GB/T32958-流体输送用不锈钢复合钢管;GB/T5310-2023高压锅炉用无缝钢管;3000kN钢丝绳破断拉力试验机;GB/T33821-汽车稳定杆用无缝钢管;GB/T34107-轨道交通车辆制动系统用精密不锈钢无缝钢管;GB/T5099.1-钢质无缝气瓶淬火后回火处理的抗拉强度小于1100MPa的钢瓶;GB/T5099.3-钢质无缝气瓶正火处理的钢瓶;GB/T5099.4-不锈钢无缝气瓶;SY/T5037-2023普通流体输送管道用埋弧焊钢管;SY/T5038-普通流体输送管道用直缝高频焊钢管;CJ/T120-给水涂塑复合钢管;ISO 8492;API Spec 5L;EN 10305-3;ISO 559;ASTM A106;GB/T11030-交流电气化铁路接触网用棒形瓷绝缘子特性;GB/T25020.1-2025电气化铁路接触网钢支柱;GB/T25020.2-电气化铁路接触网方形钢管支柱;GB/T25020.3-电气化铁路接触网环形钢管支柱;GB/T25020.4-电气化铁路接触网H形支柱;GB/T20041.21-电缆管理用刚性导管系统的特殊要求;GB/T20041.22-电缆管理用可弯曲导管系统的特殊要求;GB/T20041.23-电缆管理用柔性导管系统的特殊要求;GB/T20041.24-埋入地下的导管系统的特殊要求;GB/T20041.25-导管固定装置的特殊要求;GB/T33367-铠装电缆用铝合金带材;GB/T33594-电动汽车充电用电缆;GB/T33596-船用和海上设施用电力控制仪表和通信电缆绝缘和护套材料;GB/T33606-额定电压6Kv-35kV风力发电用耐扭曲软电缆;光缆光纤接头盒连接器分纤箱接续箱卧式拉伸试验机;GB/T35851-飞机电缆和电缆线束术语;GB/T35852-飞机通用电缆和航空航天应用的导体尺寸和特性;标称截面0.12mm2～107mm2的绞合铜导体;NB/SH/T0001-电缆沥青;NB/T20420-核电厂安全级电缆及接头鉴定;NB/T31034-额定电压0.6/1kV及以下风力发电系统用耐扭曲软电缆;NB/T31035-额定电压1.8/3kV风力发电系统或类似系统用耐扭曲软电缆;T/CECS 653-2019铝合金电力电缆工程技术规程;TB/T1484.1-2025机车车辆动力和控制电缆;TB/T1484.2-机车车辆30kV单相电力电缆;TB/T1484.3-机车车辆通信电缆;TB/T2476.2-塑料护套铁路信号电缆;TB/T2476.3-综合护套铁路信号电缆;TB/T2476.4-铝护套铁路信号电缆;TB/T1871-2023铁路信号箱盒;TB/T3100.2-塑料护套铁路数字信号电缆;TB/T3100.3-综合护套铁路数字信号电缆;TB/T3100.4-综合护套铁路数字信号电缆;通信光缆光纤接头盒连接器扭转弯曲疲劳试验机;TB/T3201-铁路通信漏泄同轴电缆;TB/T3444-电力机车电动车组用25 kV高压电缆总成;TB/T2075.1-2024;TB/T2075.10-2024;TB/T2075.12-2024;YB/T4644-测井电缆加强用镀锌钢丝;TB/T2075.5-2024;TB/T2286-2020电气化铁路接触网预应力混凝土支柱;TB/T2920-2023;200kN.m联轴器扭矩试验平台;TB/T2075.7-2024;DL/T1279-110kV及以下海底电力电缆线路验收规范;DL/T2058-2019;联轴器膜片拉弯扭三维动力荷载疲劳试验系统;DL/T2059-2019;DL/T2060-2019;DL/T401-高压电缆和附件的选用原则;TB/T2075.9-2024; GB/T12706.1-2020;GB/T32586-轨道交通地面装置电力牵引架空接触网系统用复合绝缘子的特定要求;TB/T2075.8-2024;DL/T5161.5-2018;GB/T11327.1-聚氯乙烯绝缘聚氯乙烯护套低频通信电缆电线机械性能电性能和耐气候性的试验方法;JJG(铁道)160-2019铁路接触网张力测量仪检定规程;GB/T19666-阻燃和耐火电线电缆或光缆;GB/T12706.2-2020;GB/T12706.3-2020;TB/T2074-2020电气化铁路接触网零部件试验方法;电力电缆抗张强度延伸率试验;TB/T2075.14-2024弹簧补偿装置;DL/T1263-12kV～40.5kV电缆分接箱技术条件;TB/T2075.19-2024接地线夹及连接装置;GB/T11017.1-2024额定电压66kV和110kV固定安装的交联聚乙烯绝缘电力电缆系统电缆本体及其附件试验方法;恒瑞金;GB/T17737.201-同轴通信电缆环境试验方法冷弯性能试验;GB/T12706.4-2020额定电压3.6/6kV(7.2kV)到26/35kV(40.5kV)电力电缆附件试验要求;GB/T17737.310-同轴通信电缆机械试验方法铜包金属的扭转特性试验;GB/T17737.308-铜包金属的抗拉强度和延伸率试验;TB/T3329-2013/XG1-2023接触网隧道内预埋槽道; GB/T17737.313-同轴通信电缆介质和护套附着力; GB/T17737.314-同轴通信电缆弯曲试验;GB/T17737.316-同轴通信电缆最大抗拉力试验;GB/T18050-潜油电泵电缆试验方法;混合料压制荷载强度试验机;GB/T18890.1-电力电缆及其附件试验方法和要求;GB/T20637-船用电力电缆一般结构和试验要求;GB/T26171-电线电缆专用设备检测方法;GB/T2951.14-电缆和光缆绝缘和护套材料低温试验;恒瑞金试验机;GB/T2951.31-混合料高温压力试验抗开裂试验;GB/T2951.42-混合料高温处理后抗张强度和断裂伸长率试验;高温处理后卷绕试验;空气热老化后的卷绕试验长期热稳定性试验;GB/T31489.1-挤包绝缘电力电缆试验方法和要求;铜催化氧化降解试验方法;GB/T32346.1-海底电缆及附件试验方法和要求;GB/T5013.2-橡皮绝缘电缆试验方法;1000kN板材弯曲拉伸机;GB/T5054.4-螺旋电缆组件的弯折试验方法和要求;GB/T5023.2-聚氯乙烯绝缘电缆试验方法;GB/T5054.1-多芯连接电缆性能要求和试验方法;恒瑞金;GB/T5054.2-高性能护套电缆的性能要求和试验方法;GB/T5441-2016通信电缆试验方法;GB/T9327-压接式和机械式连接金具试验方法和要求; GB/T9330-2020塑料绝缘控制电缆;JB/T10696.1-电线电缆机械和理化性能试验方法;JB/T10696.2-软电线和软电缆曲挠试验;JB/T10696.10-电线电缆机械和理化性能大鼠啃咬试验;JB/T10696.3-电线电缆机械和理化性能电缆弯曲试验;JB/T10696.5-电线电缆机械和理化性能腐蚀扩展试验;JB/T10696.7-电线电缆机械和理化性能抗撕试验;JB/T11167.1-交联聚乙烯绝缘大长度交流海底电缆及附件试验方法和要求;JB/T12748-代木复合材料电线电缆交货盘材料材性测试方法;NB/T10181-2019煤矿在用电力电缆安全检测检验规范;SY/T6600-2020石油天然气钻采设备承荷探测电缆;NB/T20421.3-核电厂安全重要电缆断裂伸长率;NB/T31036-风力发电用耐扭曲软电缆扭转试验方法;SY/T6548-石油测井电缆和连接器使用技术规范;恒瑞金试验机;YD/T837.3-铜芯聚烯烃绝缘铝塑综合护套市内通信电缆机械物理性能试验;500kN密封元件伺服压力机;YD/T839.1-通信电缆光缆用填充和涂覆复合物试验方法;2000kN生物材料颗粒材料成型强度液压机;200kN电子伺服压装机;3000kN高强度管道液压机;500kN.m风力发电机组联轴器扭矩试验测试系统;100kN沟槽式管接件机械性能弯曲力矩试验机;1000N电气连接器综合强度试验机;GB/T5095.8电子设备用机电元件基本试验规则及测试方法;接触件及引出端的机械试验;￠150mm6m电缆及电缆护套夹紧装置抗拉拔力及接线强度试验机;GB/T5095.8接触件固定性试验绝缘安装板固定性试验;200N电气连接器插拔力试验机;GB/T5095.9电子设备用机电元件偏斜45°～50°旋转360°;GB/T5095.8电子设备用机电元件基本试验规则及测试方法;200N.m电缆夹扭转耐力试验机;0.5～240mm²电缆夹旋转弯曲耐力试验机;1000N电缆夹机械应力90°循环旋转弯曲耐力试验机;100kN铁路接触网张力测量仪校准装置;
